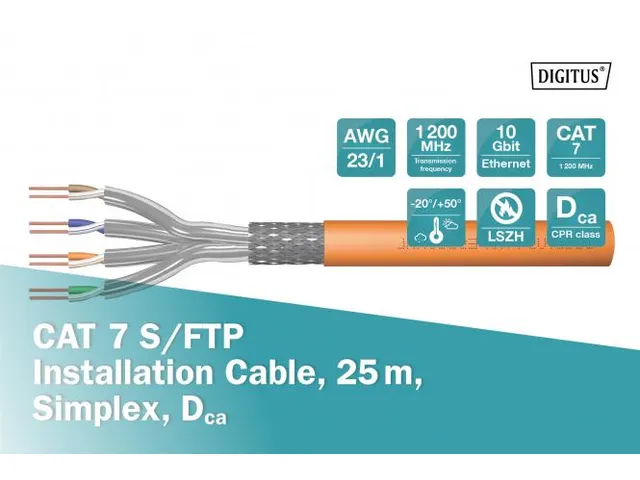

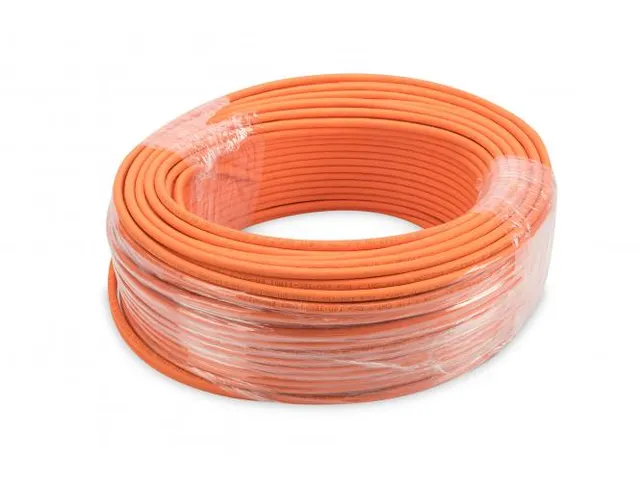

Digitus CAT 7 S-FTP installatiekabel 1200 MHz DCA AWG 23/1 25m ring Sx Oranje

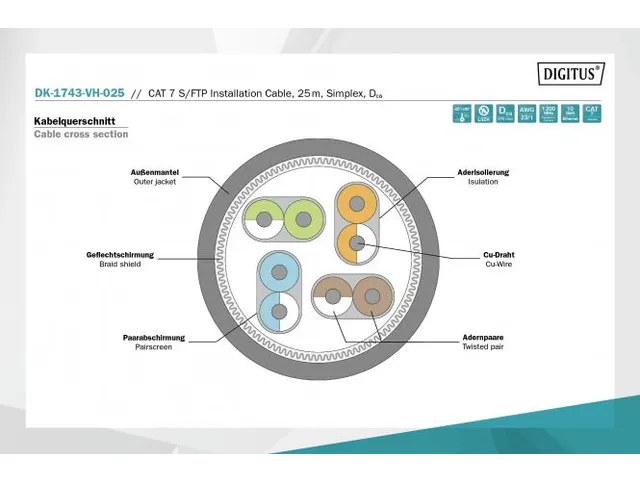

De Digitus Cat.7 S/FTP installatiekabel kenmerkt zich door de volgende kabelopbouw: 4x2x AWG23/1 en bereikt een transmissiefrequentie tot 1200 MHz. De halogeenvrije kabelmantel voldoet aan de normen IEC 60332-3-24, FRNC-C, LSZH-3 en de BauPVO Euroklasse Dca. De kabel is geschikt voor gestructureerde bekabeling in gebouwen in de secundaire en tertiaire ruimte. Voldoet aan de normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.

• Geleider: Blanke koperdraad, AWG 23/1
• Isolatie: SFS-PE (geschuimde polyethyleenmantel)
• Totaal aantal geïsoleerde geleiders: 8, getwist in 4 paren
• Kleurcode: Blauw-Wit, Oranje-Wit, Groen-Wit, Bruin-Wit
• Afscherming van individuele paren: aluminium beklede polyesterfolie, 100% dekking
• Algemene afscherming: koperen vlecht
• Buitenmantel: Eca tot B2ca volgens EN 50575; LSZH
• Buitenmanteldikte (nominaal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
• Kleur: Oranje (RAL 2008)
• Mechanische eigenschappen:
• Trekontlasting: max. 150N.
• Dynamische buigradius: 8x OD mm min.
• Statische buigradius: 4x OD mm min.
• Transport- en opslagtemperatuurbereik: -20 °C tot +75 °C
• Bedrijfstemperatuurbereik: -20 °C tot +50 °C
• Installatietemperatuurbereik: 0 °C tot +50 °C
• Simplex buitendiameter (nominaal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5mm (B2ca)
• Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53kg (B2ca)

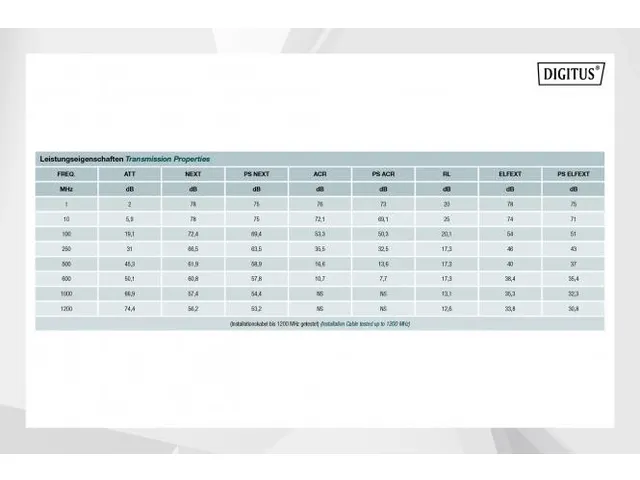

• Elektrische eigenschappen:
• Impedantie: 100±15 Ohm @ 4 - 1000 MHz; 100±25 ohm bij 100-600 MHz
• Capaciteit: 45pF/m nom. bij 1KHz
• Capaciteit: 40 pF/m nominaal @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• DC-weerstand: 95 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Lusweerstand: 190 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Bedrijfsspanning: max. 72 Vdc.
• Koppelingsdemping: CA-Type 1b
• Fasevertraging: 450 nS/100 m max.
• Voortplantingsvertraging: 10 nS/100 m max.
• Scheidingsklasse: “d” volgens EN 50174-2
• NVP: 79%

• Productassortiment: Twisted pair installatiekabels
• Categorie: CAT 7
• Afscherming: S-FTP, paren afgeschermd in metaalfolie en vlechtwerk

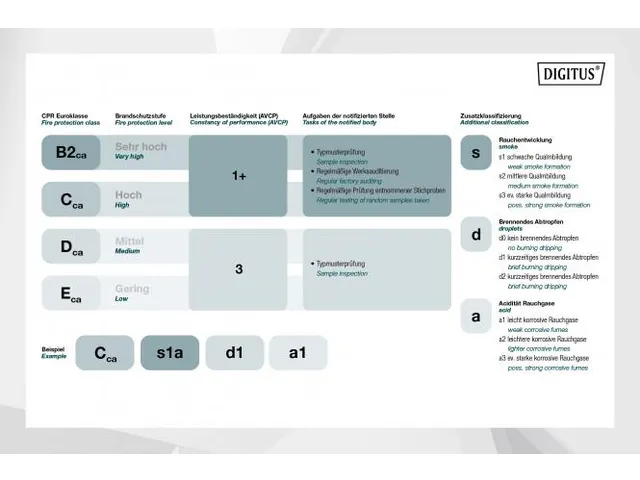

• Bouwproductenverordening: Dca
• Lengte: 25 m
• Kleur: oranje
• Kabelconstructie: 4 x 2 AWG 23/1, massief getwist paar
• Jas: LSOH
