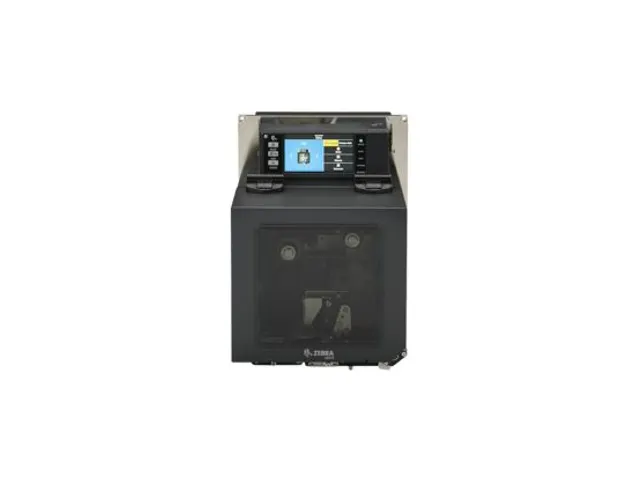

ZEBRA TT Printer ZE511 Barcode Labelprinter 4IN 203 DPI LH Euro AN

Zebra ZE511 203 dpi LH industriële print engine – 4 inch thermotransfer printmodule met touchscreen, Ethernet en Bluetooth

De Zebra ZE511 is een krachtige industriële 4 inch print engine voor integratie in automatische etiketteer-, verpakkings- en print-and-apply-systemen. Deze uitvoering heeft een left-hand (LH) oriëntatie en is ontwikkeld voor machines waarbij het labelmateriaal volgens deze montagerichting door de printmodule wordt gevoerd.

De ZE511 ondersteunt zowel thermotransfer als direct thermisch printen en heeft een resolutie van 203 dpi en een maximale printbreedte van 104 mm. De maximale printsnelheid bedraagt maar liefst 457 mm per seconde bij direct thermisch printen. In thermotransfermodus bedraagt de officiële maximale snelheid 356 mm per seconde.

Deze specifieke uitvoering beschikt over USB 2.0, RS-232, 10/100 Ethernet, Bluetooth 4.1, twee USB Host-aansluitingen en een applicatorinterface. Het geïntegreerde 4,3 inch kleurentouchscreen maakt configuratie en statuscontrole direct aan de machine mogelijk.

Professionele print engine voor geautomatiseerde etikettering

De Zebra ZE511 is geen traditionele tafel- of desktopprinter. Het is een professionele OEM-printmodule die rechtstreeks in automatische etiketteersystemen kan worden geïntegreerd. De print engine produceert het label waarna een afzonderlijk applicatorsysteem het etiket automatisch op een product, doos, tray, verpakking of pallet kan aanbrengen.

Hierdoor is de ZE511 uitstekend geschikt voor productielijnen waar etiketten snel, nauwkeurig en zonder voortdurende handmatige bediening moeten worden geproduceerd.

Left-hand uitvoering

Deze uitvoering heeft een left-hand / LH configuratie. De oriëntatie bepaalt vanaf welke zijde de media worden verwerkt en hoe de print engine in een automatische etiketteermachine wordt gemonteerd.

Bij vervanging of integratie in een bestaand print-and-apply-systeem is het daarom belangrijk dat de machine specifiek geschikt is voor een LH-printmodule.

203 dpi voor snelle industriële etiketten

De printresolutie bedraagt 203 dpi / 8 dots per mm. Deze resolutie is bijzonder geschikt voor industriële toepassingen waarbij snelheid en goed scanbare barcodes belangrijk zijn.

Teksten, logo's, serienummers en gangbare 1D- en 2D-barcodes worden duidelijk weergegeven. Voor zeer kleine teksten of extreem compacte codes bestaan ook ZE511-uitvoeringen met een hogere resolutie, maar voor algemene logistieke en productie-etiketten biedt 203 dpi een uitstekende combinatie van snelheid en leesbaarheid.

Tot 457 mm per seconde in direct thermische modus

De ZE511 behoort bij 203 dpi tot de snelste print engines in zijn klasse. In direct thermische modus bedraagt de maximale printsnelheid 457 mm/sec. (18 inch per seconde).

Dit maakt de printer zeer geschikt voor snelle productielijnen waar grote aantallen labels in korte tijd moeten worden geproduceerd.

Tot 356 mm per seconde met thermotransfer

Bij gebruik van een thermotransferlint bedraagt de officiële maximale snelheid 356 mm/sec. (14 inch per seconde). Hiermee levert de ZE511 ook met duurzame thermotransferlabels een zeer hoge industriële productiviteit.

De snelheid kan afhankelijk van printmethode en toepassing vanaf 51 mm/sec. in stappen van 25,4 mm per seconde worden ingesteld.

Thermotransfer voor duurzame etiketten

Bij thermotransferprinten wordt een ribbon gebruikt om de afbeelding op het labelmateriaal over te brengen. Hierdoor kunnen duurzame etiketten worden geproduceerd die langdurig leesbaar blijven.

Afhankelijk van de combinatie van labelmateriaal en ribbon is thermotransfer geschikt voor toepassingen waarbij etiketten bestand moeten zijn tegen onder andere wrijving, vocht, licht of langdurige opslag.

Ook direct thermisch te gebruiken

Dezelfde ZE511 kan ook direct thermisch printen. Hierbij wordt rechtstreeks op geschikt warmtegevoelig materiaal geprint en is geen ribbon nodig.

Direct thermisch printen is bijzonder geschikt voor bijvoorbeeld logistieke etiketten, verzendlabels en andere toepassingen waarbij het label een kortere gebruiksduur heeft.

Ribbons tot 600 meter

Voor thermotransferprinten ondersteunt de ZE511 ribbons met een maximale lengte van maar liefst 600 meter. Hierdoor hoeft u tijdens langdurige automatische productieprocessen minder vaak het thermotransferlint te vervangen.

De ribbonbreedte loopt van 25 tot 107 mm. De ribbonkern heeft een binnendiameter van 25 mm en de maximale buitendiameter van de rol bedraagt circa 102 mm.

De ZE511 ondersteunt zowel ribbons met de coating aan de binnenzijde als buitenzijde.

Media van 16 tot 114 mm breed

De print engine ondersteunt labelmateriaal met een breedte van 16 tot 114 mm. De maximale daadwerkelijke printbreedte bedraagt 104 mm.

Hierdoor kunt u de ZE511 inzetten voor zowel relatief smalle identificatielabels als brede 4 inch logistieke, product- en verzendetiketten.

Doorlopende, gestanste en black mark-media

De printer verwerkt verschillende soorten media, waaronder doorlopende media, gestanste etiketten en black mark-media. Daardoor kan dezelfde print engine binnen uiteenlopende geautomatiseerde etiketteertoepassingen worden ingezet.

Verstelbare mediasensor

De ZE511 beschikt over een verstelbare transmissieve sensor en een reflectieve mediasensor. Deze worden gebruikt om onder andere labelgaps en registratiemarkeringen te detecteren.

De nauwkeurige mediadetectie helpt ieder label correct te positioneren voordat het wordt geprint en aan het applicatorsysteem wordt aangeboden.

Maximale continue printlengte van 3801 mm

Bij 203 dpi ondersteunt de Zebra ZE511 een maximale continue printlengte van maar liefst 3801 mm. Dit maakt behalve normale etiketten ook zeer lange doorlopende printformaten mogelijk.

Applicatorinterface voor machine-integratie

Een geïntegreerde applicatorinterface verzorgt de communicatie tussen de ZE511 en het automatische etiketteersysteem. Hiermee kunnen print- en applicatiecycli nauwkeurig op elkaar worden afgestemd.

De printer kan hierdoor deel uitmaken van een volledig geautomatiseerd proces waarbij het label op het juiste moment wordt geprint en direct daarna door het applicatorsysteem wordt aangebracht.

4,3 inch kleurentouchscreen

De ZE511 heeft een 4,3 inch full-colour touchscreen met een overzichtelijke grafische gebruikersinterface. Operators kunnen instellingen, media, connectiviteit en de actuele printerstatus rechtstreeks op de print engine bekijken.

Het display is draaibaar, zodat de informatie ook bij verschillende montageposities goed kan worden afgelezen.

Ethernet voor centrale aansturing

Dankzij de geïntegreerde 10/100 Ethernet-interface kan de ZE511 rechtstreeks worden opgenomen in een productie- of bedrijfsnetwerk.

Hierdoor kunnen bijvoorbeeld ERP-, WMS-, MES- en labelapplicaties centraal printopdrachten naar de print engine sturen.

USB 2.0 en dual USB Host

De ZE511 beschikt over USB 2.0 en twee USB Host-aansluitingen. De Host-poorten kunnen worden gebruikt voor geschikte randapparatuur en ondersteunen flexibele integratie binnen industriële systemen.

RS-232 seriële interface

De standaard RS-232-interface maakt koppeling mogelijk met industriële apparatuur en bestaande systemen die gebruikmaken van seriële communicatie.

Dit maakt de ZE511 ook geschikt als vervanging of uitbreiding binnen productielijnen waar reeds seriële besturing wordt gebruikt.

Bluetooth 4.1

De geïntegreerde Bluetooth 4.1-interface biedt aanvullende draadloze mogelijkheden voor geschikte mobiele apparaten en beheerapplicaties.

Wi-Fi optioneel

Wi-Fi is niet standaard geïntegreerd in deze specifieke uitvoering. Binnen het ZE511-platform is een optionele dual-band WLAN-interface beschikbaar wanneer een draadloze netwerkverbinding vereist is.

NFC Print Touch

De ZE511 ondersteunt Zebra Print Touch via NFC. Compatibele mobiele apparaten kunnen hiermee snel toegang krijgen tot relevante printerinformatie en ondersteunende functies.

Robuuste volledig metalen constructie

De Zebra ZE511 is gebouwd voor veeleisende industriële omstandigheden en heeft een volledig metalen constructie. Het ontwerp is gericht op langdurige inzet in productielijnen waar betrouwbaarheid en minimale stilstand essentieel zijn.

De print engine is bovendien zonder actieve koelventilator ontworpen. Hierdoor wordt minder stof en vuil door een ventilator naar het binnenwerk gezogen.

Snel verwisselbare printkop

De printkop maakt gebruik van een quick-release ontwerp. Hierdoor kan deze tijdens onderhoud snel worden verwijderd en vervangen zonder ingewikkelde demontage van de print engine.

Dit helpt geplande onderhoudstijd en ongewenste productiestilstand te beperken.

E3 Element Energy Equalizer

De thin-film printkop beschikt over Zebra's E3 Element Energy Equalizer. Deze technologie helpt de energie gelijkmatig over de printkopelementen te verdelen en draagt daarmee bij aan een consistente afdrukkwaliteit.

Real Time Clock

De geïntegreerde Real Time Clock maakt automatische verwerking van actuele datum- en tijdgegevens mogelijk. Dit is praktisch voor batchcodes, productiedata, verzendinformatie en houdbaarheidsgegevens.

PDF Direct

Met PDF Direct kunnen geschikte PDF-documenten rechtstreeks naar de ZE511 worden gestuurd. Hierdoor hoeft een PDF niet altijd eerst door een applicatie naar een traditionele Zebra-printertaal te worden geconverteerd.

Zebra Print DNA

De ZE511 ondersteunt Zebra Print DNA, een verzameling softwarefuncties voor installatie, integratie, configuratie, beheer en beveiliging.

Voor organisaties met meerdere printers of print engines maakt dit gecentraliseerd beheer en een consistente configuratie eenvoudiger.

Voordelen

• Industriële print engine: speciaal ontwikkeld voor automatische print-and-apply-systemen.
• Left-hand uitvoering: voor machines die een links georiënteerde printmodule vereisen.
• 203 dpi: ideaal voor snelle industriële barcode- en labeltoepassingen.
• Tot 457 mm/sec. direct thermisch: uitzonderlijk hoge printsnelheid.
• Tot 356 mm/sec. thermotransfer: zeer hoge snelheid voor duurzame labels.
• Maximale printbreedte 104 mm: geschikt voor 4 inch etiketten.
• Thermotransfer: voor duurzame en langdurig leesbare labels.
• Direct thermisch: ook zonder ribbon te gebruiken.
• Ribbons tot 600 meter: minder vaak materiaal vervangen.
• Media van 16 tot 114 mm: breed inzetbaar.
• Applicatorinterface: standaard voor machine-integratie.
• 4,3 inch kleurentouchscreen: eenvoudige configuratie en statuscontrole.
• Draaibaar display: geschikt voor verschillende montageposities.
• Ethernet: geïntegreerde 10/100 netwerkverbinding.
• USB 2.0: bedrade gegevensverbinding.
• Dual USB Host: twee Host-aansluitingen.
• RS-232: geschikt voor industriële apparatuur.
• Bluetooth 4.1: geïntegreerde draadloze communicatie.
• NFC Print Touch: snelle toegang tot printerinformatie.
• Volledig metalen constructie: ontwikkeld voor industrieel gebruik.
• Quick-release printkop: vereenvoudigt onderhoud.
• PDF Direct: ondersteunt rechtstreeks printen van geschikte PDF-bestanden.
• ENERGY STAR: gecertificeerd.

Toepassingen

De Zebra ZE511 is geschikt voor automatische productie van onder andere verzendlabels, dooslabels, palletlabels, productlabels, barcode-etiketten, serienummerlabels, batchlabels, compliance-labels, magazijnlabels en traceerbaarheidslabels.

Typische toepassingsgebieden zijn productie, automotive, voedingsmiddelenindustrie, farmaceutische productie, magazijnen, distributie, transport en logistiek en automatische verpakkingslijnen.

Printspecificaties

• Producttype: industriële print engine / OEM-printmodule
• Printbreedteklasse: 4 inch
• Oriëntatie: left-hand / LH
• Printtechnologie: thermotransfer en direct thermisch
• Printkleur: monochroom
• Printresolutie: 203 x 203 dpi
• Resolutie: 8 dots/mm
• Nominale dotafmeting: circa 0,125 x 0,132 mm
• Minimale programmeerbare printsnelheid: 51 mm/sec.
• Maximale snelheid direct thermisch: 457 mm/sec.
• Maximale snelheid thermotransfer: 356 mm/sec.
• Snelheidsstappen: 25,4 mm/sec.
• Maximale printbreedte: 104 mm
• Maximale continue printlengte: 3801 mm
• Printkop: thin-film
• Printkopconstructie: quick-release
• E3 Element Energy Equalizer: ja
• Real Time Clock: ja

Media

• Minimale mediabreedte: 16 mm
• Maximale mediabreedte: 114 mm
• Maximale printbreedte: 104 mm
• Minimale mediadikte: 0,135 mm
• Maximale mediadikte: 0,254 mm
• Doorlopende media: ondersteund
• Gestanste etiketten: ondersteund
• Black mark-media: ondersteund
• Media-aanvoer: extern vanuit het geïntegreerde etiketteersysteem

Minimale label- en linerlengte

• Applicatormodus met backfeed: 12,7 mm
• Applicatormodus zonder backfeed: 6,4 mm
• Stream mode: 6,4 mm
• Rewind / loose-loop modus: 6,4 mm
• Tear-off met backfeed: 12,7 mm
• Tear-off zonder backfeed: 6,4 mm

Mediasensoren

• Transmissieve mediasensor: ja
• Transmissieve sensor: verstelbaar
• Reflectieve mediasensor: ja
• Gap-detectie: ja
• Black mark-detectie: ja

Thermotransferlint

• Maximale ribbonlengte: 600 meter
• Minimale ribbonbreedte: 25 mm
• Maximale ribbonbreedte: 107 mm
• Maximale buitendiameter ribbonrol: 102 mm
• Binnendiameter ribbonkern: 25 mm
• Ribbon coating: ink-side-in en ink-side-out ondersteund
• Direct thermisch printen zonder ribbon: ondersteund

Machine- en applicatorintegratie

• Applicatorinterface: standaard geïntegreerd
• Geschikt voor print-and-apply: ja
• Montageoriëntatie: left-hand
• Geautomatiseerde productie: ondersteund
• Extended peel bar: optioneel
• Externe gebruikersinterface/montagekit: optioneel
• UHF RFID: optioneel via geschikte field-installable RFID-kit; niet geïntegreerd bij deze uitvoering

Connectiviteit

• USB Device: USB 2.0
• USB Host: 2 aansluitingen
• Seriële interface: RS-232
• Ethernet: 10/100 Ethernet
• Bluetooth: ja
• Bluetooth-versie: 4.1
• Applicatorinterface: ja
• NFC / Print Touch: ja
• Wi-Fi: niet standaard geïntegreerd
• Optionele Wi-Fi: beschikbaar via geschikte dual-band WLAN-interface
• Optionele parallelle interface: beschikbaar

Display en bediening

• Display: full-colour touchscreen
• Schermdiagonaal: 4,3 inch / circa 10,9 cm
• Touchscreen: ja
• Draaibaar display: ja
• Bediening rechtstreeks op de print engine: ja
• Externe displaymontage: optioneel

Geheugen

• DRAM: 1 GB volgens de actuele Zebra-documentatie
• Beschikbaar gebruikers-RAM: circa 32 MB
• Flashgeheugen: 2 GB volgens de actuele Zebra-documentatie
• Beschikbaar gebruikers-Flash: circa 512 MB
• Opslag voor fonts, afbeeldingen en formaten: ondersteund

Printertalen en software

• ZPL: ondersteund
• ZPL II: ondersteund
• PDF Direct: ondersteund
• ZBI 2.0: optioneel
• Unicode: ondersteund
• Downloadbare TrueType-fonts: ondersteund
• ZebraDesigner Essentials: ondersteund
• Zebra Print DNA: ondersteund
• PrintSecure: ondersteund

Barcode-ondersteuning

• 1D-barcodes: onder andere Code 11, Code 39, Code 93, Code 128, ISBT-128, UPC-A, UPC-E, EAN-8, EAN-13, Plessey, Postnet, Standard 2-of-5, Industrial 2-of-5, Interleaved 2-of-5, LOGMARS, MSI, Codabar en Planet Code
• 2D-barcodes: onder andere Codablock, PDF417, Code 49, Data Matrix, MaxiCode, QR Code, TLC 39, MicroPDF, RSS-14 en Aztec
• Barcodeverhoudingen: 2:1, 7:3, 5:2 en 3:1

Lettertypen en grafische ondersteuning

• Unicode: ondersteund
• Swiss 721: standaardfont
• Bitmapfonts: A t/m H en GS-symbolen
• OCR-A: ondersteund
• OCR-B: ondersteund
• CG Triumvirate Bold Condensed: schaalbaar
• IBM Code Page 850: ondersteund
• Downloadbare TrueType-fonts: ondersteund
• Eigen fonts, afbeeldingen en logo's: ondersteund

Afmetingen, gewicht, kleur en materiaal

• Breedte: 245 mm
• Diepte: 379 mm
• Hoogte: 300 mm
• Gewicht: circa 15,4 kg
• Kleur: zwart
• Constructie: volledig metaal
• Uitvoering: industriële inbouw-print engine
• Oriëntatie: left-hand / links

Elektrische specificaties

• Voeding: geïntegreerde universele voeding
• Ingangsspanning: 90-264 V AC
• Frequentie: 47-63 Hz
• Power Factor Correction: ja
• ENERGY STAR: gecertificeerd

Omgevingscondities

• Bedrijfstemperatuur thermotransfer: 5 tot 40 °C
• Bedrijfstemperatuur direct thermisch: 0 tot 40 °C
• Opslag- en transporttemperatuur: -40 tot 71 °C
• Relatieve luchtvochtigheid tijdens gebruik: 20 tot 85%, niet-condenserend
• Relatieve luchtvochtigheid tijdens opslag: 5 tot 95%, niet-condenserend

Normeringen en certificeringen

• Veiligheidsnorm: IEC 62368-1
• EMC: EN 55032 Class A
• EMC-immuniteit: EN 55035
• Netkwaliteit: EN 61000-3-2 en EN 61000-3-3
• CE: conform
• FCC: Class A
• ICES-003: conform
• cTUVus: productmarkering
• VCCI: productmarkering
• RCM: productmarkering
• CCC: productmarkering
• EAC: productmarkering
• S-Mark: productmarkering
• KCC: productmarkering
• BSMI: productmarkering
• India BIS: productmarkering
• ENERGY STAR: gecertificeerd

Garantie

• Fabrieksgarantie in EMEA: 24 maanden volgens de geldende Zebra-garantievoorwaarden
• Slijtdelen en printkop: afzonderlijke garantievoorwaarden kunnen van toepassing zijn
• Service-uitbreiding: Zebra OneCare-serviceplannen beschikbaar

Verpakking en meegeleverd

• Verpakkingseenheid: 1 stuk
• Zebra ZE511 203 dpi print engine: inbegrepen
• Left-hand uitvoering: ja
• Geïntegreerde voeding: inbegrepen
• EU-netkabel: inbegrepen
• UK-netkabel: inbegrepen
• USB-, Ethernet- en RS-232-interfaces: geïntegreerd
• Bluetooth 4.1: geïntegreerd
• Dual USB Host: geïntegreerd
• Applicatorinterface: geïntegreerd
• 4,3 inch kleurentouchscreen: geïntegreerd
• Thermotransferlint: niet als standaard verbruiksartikel gespecificeerd
• Etiketten: niet als standaard verbruiksartikel gespecificeerd
• Applicator en machinespecifieke montageconstructie: niet standaard onderdeel van de print engine

De Zebra ZE511 203 dpi LH is een uitstekende keuze voor organisaties die een zeer snelle en robuuste print engine in een automatisch etiketteer- of print-and-apply-systeem willen integreren. Met een snelheid tot 457 mm per seconde bij direct thermisch printen, tot 356 mm per seconde met thermotransfer, een printbreedte van 104 mm, ribbons tot 600 meter, volledig metalen constructie, 4,3 inch kleurentouchscreen en uitgebreide connectiviteit via Ethernet, Bluetooth, USB, RS-232 en de applicatorinterface biedt deze printmodule betrouwbare prestaties voor veeleisende industriële productielijnen.
