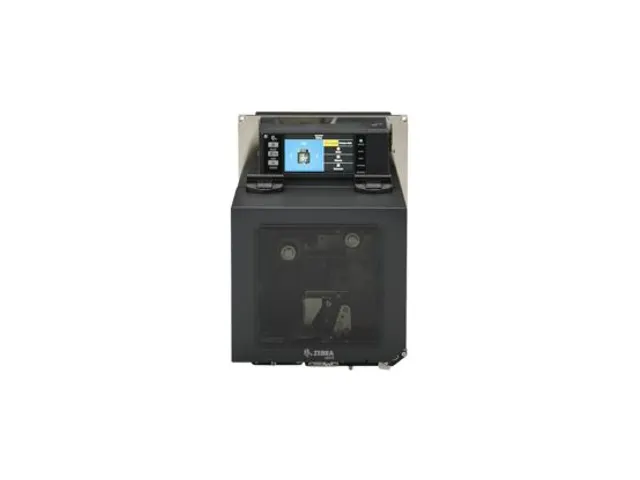

Zebra ZE511 300 dpi LH industriële print engine

Zebra ZE511 300 dpi LH industriële print engine – 4 inch thermotransfer printmodule met touchscreen, Ethernet en Bluetooth

De Zebra ZE511 is een krachtige industriële 4 inch print engine voor integratie in automatische etiketteer-, verpakkings- en print-and-apply-systemen. In tegenstelling tot een traditionele vrijstaande labelprinter is deze printmodule speciaal ontwikkeld om in een machine of etiketteersysteem te worden ingebouwd. Deze uitvoering heeft een linksdraaiende / left-hand (LH) oriëntatie en ondersteunt zowel thermotransfer als direct thermisch printen.

Met een hoge resolutie van 300 dpi, een maximale printsnelheid van maar liefst 356 mm per seconde en een maximale printbreedte van 104 mm is de ZE511 geschikt voor snelle geautomatiseerde processen waarbij scherpe barcodes, kleine teksten en betrouwbare productidentificatie vereist zijn.

Deze specifieke uitvoering beschikt standaard over USB 2.0, RS-232, 10/100 Ethernet, Bluetooth 4.1, twee USB Host-aansluitingen en een applicatorinterface. Het geïntegreerde 4,3 inch kleurentouchscreen maakt configuratie, onderhoud en statuscontrole direct aan de machine mogelijk.

Print engine voor automatische etiketteersystemen

De Zebra ZE511 is geen conventionele desktop- of tafelprinter, maar een professionele OEM-printmodule voor geautomatiseerde print-and-apply-systemen. De print engine kan worden geïntegreerd in machines die etiketten automatisch printen en vervolgens op dozen, producten, trays, pallets of andere verpakkingen aanbrengen.

Dit maakt de ZE511 zeer geschikt voor productielijnen en logistieke processen waarin continu labels moeten worden aangemaakt zonder dat een operator ieder etiket handmatig hoeft te verwerken.

Left-hand uitvoering

Deze uitvoering heeft een left-hand / LH oriëntatie. De oriëntatie bepaalt aan welke zijde van het print-and-apply-systeem de printmodule wordt gemonteerd en in welke richting de media door het mechanisme lopen.

Het is daarom belangrijk dat de gekozen left-hand uitvoering overeenkomt met het ontwerp van uw etiketteer- of applicatorsysteem.

300 dpi voor scherpe en compacte labels

De ZE511 beschikt in deze uitvoering over een resolutie van 300 dpi / 12 dots per mm. Hiermee worden kleine lettertypen, fijne grafische elementen, serienummers en compacte barcodes zeer nauwkeurig weergegeven.

De nominale dotafmeting bedraagt ongeveer 0,084 x 0,110 mm. Hierdoor is de 300 dpi-uitvoering bijzonder geschikt voor etiketten waarop relatief veel informatie binnen een beperkte oppervlakte moet worden geplaatst.

Printsnelheid tot 356 mm per seconde

Ondanks de hoge 300 dpi-resolutie bereikt de ZE511 een maximale printsnelheid van 356 mm/sec. (14 inch per seconde). De programmeerbare snelheid loopt van 51 tot 356 mm/sec. in stappen van 25,4 mm per seconde.

Hierdoor kan de print engine worden afgestemd op de snelheid van een productielijn en op het gebruikte label- en ribbonmateriaal.

Thermotransfer en direct thermisch

De Zebra ZE511 ondersteunt zowel thermotransfer als direct thermisch printen. Bij thermotransfer wordt een ribbon gebruikt om de afdruk duurzaam op het labelmateriaal over te brengen.

Thermotransfer is zeer geschikt voor etiketten die langdurig leesbaar moeten blijven, bijvoorbeeld voor productidentificatie, voorraadbeheer, traceerbaarheid en industriële toepassingen.

Bij direct thermisch printen wordt rechtstreeks op warmtegevoelig labelmateriaal geprint en is geen ribbon nodig. Dit is praktisch voor etiketten met een kortere gebruiksduur, zoals bepaalde logistieke en verzendlabels.

Ribbons tot 600 meter

De ZE511 ondersteunt thermotransferlinten met een maximale lengte van maar liefst 600 meter. Hierdoor hoeft de ribbon tijdens intensieve productieprocessen minder vaak te worden vervangen.

De ondersteunde ribbonbreedte loopt van 25,4 tot 107 mm. De binnendiameter van de ribbonkern bedraagt 25,4 mm en de maximale buitendiameter van de ribbonrol is circa 102 mm.

De printer ondersteunt ribbons met de coating aan de binnen- of buitenzijde, wat extra flexibiliteit biedt bij de keuze van verbruiksmaterialen.

Media van 16 tot 114 mm breed

De Zebra ZE511 ondersteunt media met een breedte van 16 tot 114 mm en heeft een maximale printbreedte van 104 mm.

Hierdoor kan de print engine worden gebruikt voor uiteenlopende 4 inch etiketten, van relatief smalle identificatielabels tot brede logistieke en productetiketten.

Doorlopende, gestanste en black mark-media

De printer ondersteunt verschillende mediatypen, waaronder doorlopende media, gestanste etiketten en black mark-media. Daarmee kan de printmodule voor uiteenlopende automatische etiketteerprocessen worden ingezet.

Transmissieve en reflectieve mediasensoren

De ZE511 is voorzien van een verstelbare transmissieve mediasensor en een vaste reflectieve mediasensor. Hiermee kan het systeem verschillende labelmaterialen en registratiemarkeringen nauwkeurig detecteren.

Dit draagt bij aan een betrouwbare positionering van ieder etiket tijdens snelle geautomatiseerde printcycli.

Maximale continue printlengte van 2540 mm

Bij een resolutie van 300 dpi ondersteunt de ZE511 een maximale continue printlengte van 2540 mm. Daarmee kan de print engine behalve standaard labels ook zeer lange doorlopende printformaten produceren.

Geïntegreerde applicatorinterface

Voor integratie in automatische etiketteersystemen beschikt de ZE511 standaard over een applicatorinterface. Hiermee kan de print engine signalen uitwisselen met het bovenliggende applicator- of machinesysteem.

Deze interface is essentieel voor het synchroniseren van printopdrachten, labelaanwezigheid en applicatiecycli binnen geautomatiseerde productielijnen.

4,3 inch kleurentouchscreen

Het geïntegreerde 4,3 inch kleurentouchscreen biedt directe toegang tot printerinstellingen, netwerkconfiguratie, media-instellingen en onderhoudsfuncties.

Het scherm kan worden gedraaid, waardoor de gebruikersinterface ook bij verschillende montageposities goed afleesbaar blijft. Dit is bijzonder praktisch wanneer de print engine in een machine of beschermkast is ingebouwd.

Ethernet voor integratie in bedrijfsnetwerken

De geïntegreerde 10/100 Ethernet-interface maakt het mogelijk om de ZE511 rechtstreeks op het bedrijfs- of productienetwerk aan te sluiten.

Hierdoor kunnen productie-, ERP-, WMS- en etiketteersoftware printopdrachten centraal naar de print engine sturen.

USB, dual USB Host en RS-232

Naast Ethernet beschikt deze uitvoering over USB 2.0, twee USB Host-poorten en RS-232. Deze combinatie maakt integratie met zowel moderne als bestaande productieapparatuur mogelijk.

USB Host kan worden gebruikt voor geschikte randapparatuur en gegevensoverdracht, terwijl RS-232 praktisch is voor machines en industriële systemen die gebruikmaken van seriële communicatie.

Bluetooth 4.1

Voor draadloze communicatie is Bluetooth 4.1 geïntegreerd. Hierdoor kan de print engine met compatibele mobiele apparatuur worden benaderd voor configuratie en beheer.

Wi-Fi is niet standaard geïntegreerd in deze specifieke uitvoering. Zebra biedt hiervoor optionele dual-band WLAN/Bluetooth-uitbreidingen binnen het ZE511-platform.

Volledig metalen constructie

De Zebra ZE511 beschikt over een robuuste volledig metalen industriële constructie. Het mechanisme is ontwikkeld voor veeleisende productieomgevingen en langdurige automatische werking.

De print engine heeft geen traditionele desktopbehuizing en is specifiek ontworpen voor montage in industriële machines en etiketteerinstallaties.

Snel verwisselbare printkop

De thin-film printkop is uitgevoerd met een quick-release constructie. Hierdoor kan de printkop tijdens onderhoud relatief snel worden vervangen, waardoor stilstand van de productielijn wordt beperkt.

Zebra's E3 Element Energy Equalizer ondersteunt een gelijkmatige energieverdeling over de printkop voor consistente afdrukkwaliteit.

Real-time clock

Een geïntegreerde Real Time Clock ondersteunt toepassingen waarbij actuele datum- of tijdgegevens automatisch op etiketten moeten worden afgedrukt, bijvoorbeeld voor batchcodes, productiegegevens en houdbaarheidsinformatie.

PDF Direct

De Zebra ZE511 ondersteunt PDF Direct. Hierdoor kunnen geschikte PDF-bestanden rechtstreeks naar de print engine worden gestuurd zonder dat deze vooraf naar een traditionele Zebra-printertaal hoeven te worden geconverteerd.

Zebra Print DNA

De ZE511 ondersteunt Zebra's Print DNA-softwareomgeving. Hiermee kunnen organisaties de printer eenvoudiger configureren, beheren, beveiligen en onderhouden.

Functies voor printerbeheer en beveiliging zijn met name waardevol wanneer meerdere print engines binnen een productieomgeving centraal moeten worden beheerd.

Voordelen

• Professionele print engine: ontwikkeld voor automatische print-and-apply-systemen.
• Left-hand uitvoering: geschikt voor machines die een linksdraaiende printmodule vereisen.
• 300 dpi: scherpe kleine teksten, afbeeldingen en compacte barcodes.
• Printsnelheid tot 356 mm/sec.: hoge productiviteit voor automatische productielijnen.
• Maximale printbreedte van 104 mm: geschikt voor 4 inch etiketten.
• Thermotransfer: duurzame afdrukken voor langdurige identificatie.
• Direct thermisch: ook zonder ribbon te gebruiken.
• 600 meter ribbon: lange productieruns met minder materiaalwisselingen.
• Media van 16 tot 114 mm: breed toepassingsgebied.
• Applicatorinterface: standaard aanwezig voor machine-integratie.
• 4,3 inch kleurentouchscreen: eenvoudige bediening en configuratie.
• Draaibaar display: geschikt voor verschillende montageposities.
• Ethernet: geïntegreerde 10/100 netwerkinterface.
• USB 2.0: directe gegevensverbinding.
• Dual USB Host: twee aansluitingen voor geschikte USB-apparatuur.
• RS-232: geschikt voor industriële apparatuur.
• Bluetooth 4.1: geïntegreerde draadloze communicatie.
• Metalen constructie: ontworpen voor intensief industrieel gebruik.
• Quick-release printkop: vereenvoudigt onderhoud.
• PDF Direct: directe verwerking van geschikte PDF-bestanden.
• ENERGY STAR: gecertificeerd.

Toepassingen

De Zebra ZE511 is geschikt voor automatische productie van onder andere verzendlabels, palletlabels, dooslabels, productlabels, barcode-etiketten, serienummerlabels, batchlabels, compliance-labels, magazijnlabels en traceerbaarheidslabels.

Typische toepassingsgebieden zijn productie, voedingsmiddelenindustrie, farmaceutische productie, automotive, warehousing, distributie, transport en logistiek en automatische verpakkingslijnen.

Printspecificaties

• Producttype: industriële print engine / OEM-printmodule
• Printbreedteklasse: 4 inch
• Oriëntatie: left-hand / LH
• Printtechnologie: thermotransfer en direct thermisch
• Printkleur: monochroom
• Printresolutie: 300 x 300 dpi
• Resolutie: 12 dots/mm
• Nominale dotafmeting: 0,084 x 0,110 mm
• Minimale programmeerbare printsnelheid: 51 mm/sec.
• Maximale printsnelheid: 356 mm/sec.
• Programmeerstappen: 25,4 mm/sec.
• Maximale printbreedte: 104 mm
• Maximale continue printlengte: 2540 mm bij 300 dpi
• Printkop: thin-film
• Printkopconstructie: quick-release
• E3 Element Energy Equalizer: ja
• Real Time Clock: ja

Media

• Minimale mediabreedte: 16 mm
• Maximale mediabreedte: 114 mm
• Maximale printbreedte: 104 mm
• Minimale mediadikte: 0,135 mm
• Maximale mediadikte: 0,254 mm
• Doorlopende media: ondersteund
• Gestanste etiketten: ondersteund
• Black mark-media: ondersteund
• Media-aanvoer: extern vanuit het geïntegreerde etiketteersysteem

Minimale label- en linerlengte

• Applicatormodus met backfeed: 12,7 mm
• Applicatormodus zonder backfeed: 6,4 mm
• Stream mode: 6,4 mm
• Rewind mode / loose loop: 6,4 mm
• Tear-off met backfeed: 12,7 mm
• Tear-off zonder backfeed: 6,4 mm

Mediasensoren

• Transmissieve mediasensor: ja
• Transmissieve sensor: verstelbaar
• Reflectieve mediasensor: ja
• Reflectieve sensor: vaste positie
• Gap-detectie: ondersteund via transmissieve sensor
• Black mark-detectie: ondersteund via reflectieve sensor

Thermotransferlint

• Maximale ribbonlengte: 600 meter
• Minimale ribbonbreedte: 25,4 mm
• Maximale ribbonbreedte: 107 mm
• Maximale buitendiameter ribbonrol: 102 mm
• Binnendiameter ribbonkern: 25,4 mm
• Ribbon coating: ink-side-in of ink-side-out ondersteund
• Direct thermisch printen zonder ribbon: ondersteund

Machine- en applicatorintegratie

• Applicatorinterface: standaard geïntegreerd
• Geschikt voor print-and-apply: ja
• Montageoriëntatie: left-hand
• Continue automatische productie: ondersteund
• Extend peel bar: optioneel verkrijgbaar
• Externe gebruikersinterface: optionele extension- en mounting-kit verkrijgbaar
• RFID: optioneel field-installable voor geschikte configuraties

Connectiviteit

• USB Device: USB 2.0
• USB Host: 2 aansluitingen
• Seriële interface: RS-232
• Ethernet: 10/100 Ethernet
• Bluetooth: ja
• Bluetooth-versie: 4.1
• Applicatorinterface: ja
• Wi-Fi: niet standaard geïntegreerd bij deze uitvoering
• Optionele Wi-Fi: dual-band 802.11ac-uitbreidingskaart beschikbaar
• Optionele parallelle interface: beschikbaar

Display en bediening

• Display: full-colour touchscreen
• Schermdiagonaal: 4,3 inch / circa 10,9 cm
• Touchscreen: ja
• Draaibaar display: ja
• Bediening rechtstreeks op print engine: ja
• Optionele externe displaymontage: beschikbaar

Geheugen

• SDRAM: 512 MB
• Flashgeheugen: 512 MB
• Opslag voor fonts, afbeeldingen en formaten: ondersteund

Printertalen en software

• ZPL: ondersteund
• ZPL II: ondersteund
• PDF Direct: ondersteund
• ZBI 2.0: optioneel
• Unicode: ondersteund
• Downloadbare TrueType-fonts: ondersteund
• ZebraDesigner Essentials: ondersteund
• Zebra Print DNA: ondersteund
• PrintSecure: ondersteund als onderdeel van Zebra Print DNA

Barcode-ondersteuning

• 1D-barcodes: Code 11, Code 39, Code 93, Code 128, ISBT-128, UPC-A, UPC-E, EAN-8, EAN-13, Plessey, Postnet, Standard 2-of-5, Industrial 2-of-5, Interleaved 2-of-5, LOGMARS, MSI, Codabar en Planet Code
• 2D-barcodes: Codablock, PDF417, Code 49, Data Matrix, MaxiCode, QR Code, TLC 39, MicroPDF, RSS-14 en Aztec
• Ondersteunde barcodeverhoudingen: 2:1, 7:3, 5:2 en 3:1

Lettertypen en grafische ondersteuning

• Unicode: ondersteund
• Swiss 721: standaard font
• Bitmapfonts: A t/m H en GS-symbolen
• OCR-A: ondersteund
• OCR-B: ondersteund
• CG Triumvirate Bold Condensed: schaalbaar
• IBM Code Page 850: ondersteund
• Downloadbare TrueType-fonts: ondersteund
• Eigen fonts en afbeeldingen: ondersteund
• Eigen logo's: ondersteund

Afmetingen, gewicht, kleur en materiaal

• Breedte: 245 mm
• Diepte: 379 mm
• Hoogte: 300 mm
• Gewicht: circa 15,4 kg volgens de actuele Zebra-fabrikantspecificatie
• Kleur: zwart
• Constructie: volledig metaal
• Uitvoering: industriële inbouw-print engine
• Oriëntatie: left-hand / links

Elektrische specificaties

• Voeding: geïntegreerde universele voeding
• Power Factor Correction: ja
• Ingangsspanning: 90-264 V AC
• Frequentie: 47-63 Hz
• ENERGY STAR: gecertificeerd

Omgevingscondities

• Bedrijfstemperatuur: 0 tot 40 °C
• Opslag- en transporttemperatuur: -40 tot 71 °C
• Relatieve luchtvochtigheid tijdens gebruik: 20 tot 95%, niet-condenserend
• Relatieve luchtvochtigheid tijdens opslag: 5 tot 95%, niet-condenserend

Normeringen en certificeringen

• Veiligheidsnorm: IEC 62368-1
• EMC: EN 55032 Class A
• EMC-immuniteit: EN 55035
• Netkwaliteit: EN 61000-3-2 en EN 61000-3-3
• CE: productmarkering
• FCC: Class A
• ICES-003: conform
• cTUVus: productmarkering
• VCCI: productmarkering
• RCM: productmarkering
• CCC: productmarkering
• EAC: productmarkering
• S-Mark: productmarkering
• KCC: productmarkering
• BSMI: productmarkering
• BIS: productmarkering
• ENERGY STAR: gecertificeerd

Verpakking en meegeleverd

• Verpakkingseenheid: 1 stuk
• Zebra ZE511 300 dpi print engine: inbegrepen
• Left-hand uitvoering: ja
• Geïntegreerde voeding: inbegrepen
• EU-netkabel: inbegrepen bij deze configuratie
• UK-netkabel: inbegrepen bij deze configuratie
• USB-, Ethernet- en RS-232-interfaces: geïntegreerd
• Bluetooth 4.1: geïntegreerd
• Dual USB Host: geïntegreerd
• Applicatorinterface: geïntegreerd
• 4,3 inch kleurentouchscreen: geïntegreerd
• Etiketten en thermotransferlint: niet als standaard verbruiksartikelen gespecificeerd
• Machinespecifieke montagebeugels en applicator: niet standaard onderdeel van de print engine en afhankelijk van het gebruikte etiketteersysteem

De Zebra ZE511 300 dpi LH is een hoogwaardige oplossing voor organisaties die een snelle en robuuste print engine rechtstreeks in een automatische etiketteer- of productielijn willen integreren. Met een printsnelheid tot 356 mm per seconde, 300 dpi afdrukkwaliteit, 104 mm printbreedte, ribbons tot 600 meter, een volledig metalen constructie, 4,3 inch kleurentouchscreen en uitgebreide connectiviteit via Ethernet, Bluetooth, USB, RS-232 en de applicatorinterface biedt deze printmodule betrouwbare prestaties voor veeleisende 24/7 industriële etiketteerprocessen.
