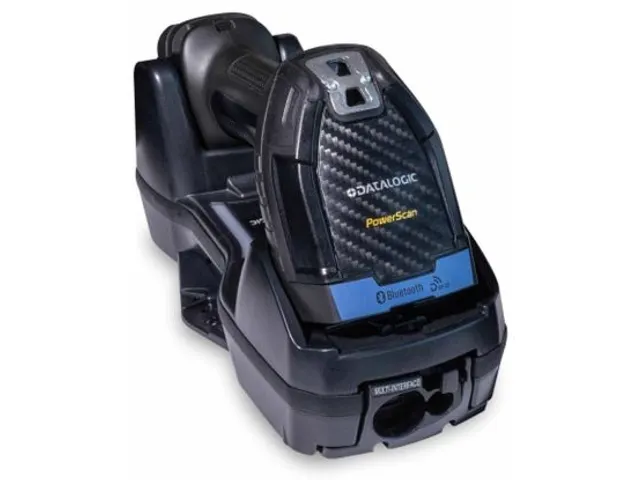

Datalogic PowerScan 9600 RFID-scanner Cradle Kit

Datalogic PowerScan PBT9600 Standard Range RFID EU USB Kit – ultra-robuuste Bluetooth 1D/2D- en UHF RFID-scanner

De Datalogic PowerScan PBT9600 Standard Range RFID combineert professionele 1D/2D-barcode scanning en UHF RFID lezen en schrijven in één extreem robuuste draadloze scanner. Deze Europese uitvoering is geschikt voor retail, magazijnen, distributiecentra, productie, transport & logistiek en zorgomgevingen waar barcodes en RFID-tags naast elkaar worden gebruikt.

De scanner beschikt over een 1280 x 800 pixels Standard Range area imager, Bluetooth 5.2, een verwisselbare 3350 mAh lithium-ionaccu, inductief draadloos opladen en een geïntegreerde Europese UHF RFID-reader voor 865-868 MHz.

Deze complete USB-kit wordt geleverd met de RFID-scanner, verwijderbare accu, Bluetooth laad-/communicatiebasis, rechte USB Type-A-kabel van circa 2 meter, externe voedingsadapter en Europees netsnoer.

Barcode en RFID gecombineerd in één handheld scanner

Het belangrijkste voordeel van deze PowerScan-uitvoering is dat u niet langer aparte apparaten nodig heeft voor barcodes en RFID. De scanner verwerkt conventionele 1D-, gestapelde en 2D-barcodes, maar kan daarnaast UHF RFID-tags uitlezen en beschrijven.

Hierdoor kan dezelfde scanner bijvoorbeeld worden gebruikt om een Code 128-verzendetiket te lezen, een Data Matrix-productcode te registreren en vervolgens RFID-tags op goederen of voorraadartikelen te verwerken.

Europese UHF RFID-uitvoering

Deze specifieke variant is ontwikkeld voor de Europese markt en werkt voor RFID binnen de frequentieband van 865 tot 868 MHz.

De RFID-module ondersteunt EPC UHF Class 1 Gen 2 volgens ISO 18000-6C. Daarmee is de scanner geschikt voor veel gangbare RAIN RFID-tags die binnen retail, logistiek en productie worden toegepast.

RFID lezen én schrijven tot circa 1 meter

De geïntegreerde RFID-reader kan geschikte tags zowel uitlezen als beschrijven. Datalogic specificeert een lineair bereik tot circa 1 meter.

Het maximale zendvermogen bedraagt circa 20 dBm en is configureerbaar. Daardoor kan het RFID-bereik worden afgestemd op de toepassing.

De daadwerkelijke lees- en schrijfafstand is afhankelijk van onder andere het gebruikte RFID-label, de antenne in de tag, materiaal van het object, tagoriëntatie, ingestelde zendsterkte en radio-omgeving.

Ideaal voor hybride traceability-workflows

Door RFID en barcode scanning te combineren is deze PowerScan bijzonder geschikt voor organisaties die verschillende identificatietechnologieën naast elkaar gebruiken.

Voorbeelden zijn:

• voorraadregistratie met RFID;
• artikelcontrole via barcode;
• goederenontvangst;
• orderpicking;
• retourverwerking;
• RFID-tagcommissioning;
• work-in-progress registratie;
• producttraceability;
• kwaliteitscontrole;
• retail checkout en self-checkout.

1280 x 800 pixels Standard Range area imager

Voor barcode scanning is de PBT9600 RFID voorzien van een 1280 x 800 pixels area imager. Deze legt de volledige barcode als beeld vast en verwerkt zowel lineaire als tweedimensionale symbolen.

Omdat de scanner omnidirectioneel werkt, hoeft een barcode niet exact horizontaal of verticaal voor de scanner te worden gehouden.

Standard Range voor dagelijkse industriële scanning

De Standard Range-optiek biedt een brede scherptediepte voor normale magazijn-, productie- en retailtoepassingen.

Een 13 mil EAN/UPC-barcode kan onder geschikte omstandigheden worden gelezen vanaf circa 4 tot 67,5 cm. Een grote 40 mil Code 128-code heeft een typisch bereik tot circa 175 cm.

Typische barcode-leesafstanden

• Code 128, 5 mil: circa 6,4-30,9 cm
• Code 128, 20 mil: circa 4,0-103,7 cm
• Code 128, 40 mil: circa 5,5-175 cm
• EAN/UPC, 13 mil: circa 4,0-67,5 cm
• Data Matrix, 10 mil: circa 6,0-30,0 cm

De daadwerkelijke leesafstand hangt af van barcodegrootte, resolutie, contrast, drukkwaliteit, scanhoek en omgevingslicht.

Kleine barcodes vanaf 3 mil

De Standard Range-imager ondersteunt:

• 1D-resolutie: vanaf 3 mil
• 2D-resolutie: vanaf 6 mil

Daarmee is de scanner geschikt voor zowel normale logistieke etiketten als relatief compacte product- en componentcodes.

Digimarc Digital Watermarking

Naast traditionele barcodes ondersteunt deze RFID-uitvoering Digimarc Barcodes. Bij geschikte verpakkingen kan identificatie-informatie als digitaal watermerk over een groter gedeelte van het ontwerp worden verdeeld.

Dit maakt de scanner geschikt voor moderne retail- en traceabilityprocessen waarin conventionele barcode-, RFID- en Digital Watermark-technologie naast elkaar worden toegepast.

Brede barcodeondersteuning

De scanner ondersteunt onder andere:

• 1D: alle gangbare standaard lineaire barcodes inclusief GS1 DataBar
• 2D: Aztec, Han Xin, Data Matrix, MaxiCode, Micro QR, QR Code en DotCode
• Gestapeld: PDF417, MicroPDF417, MacroPDF en diverse GS1 DataBar Stacked-formaten
• Composiet: EAN/JAN Composites, GS1 DataBar Composites en UPC A/E Composites
• Postaal: Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet, Postnet en Royal Mail
• Digital Watermarking: Digimarc Barcodes

OCR en beeldregistratie

Het PowerScan 9600 RFID-platform ondersteunt naast barcodes ook OCR-gegevens en beeldregistratie. Daarmee kan de scanner binnen geschikte applicaties worden ingezet voor uitgebreidere automatische gegevensregistratie.

VLD-aimer voor nauwkeurig richten

De scanner gebruikt een VLD-aimer met een golflengte van circa 630-680 nm. Hierdoor ziet u duidelijk welke barcode wordt geselecteerd wanneer meerdere labels naast of boven elkaar staan.

Voor de barcodeverlichting wordt een witte LED gebruikt.

Omnidirectionele scanning

• Pitch: ±52°
• Skew / yaw: ±52°
• Roll / tilt: 360°
• Gezichtsveld: circa 38° horizontaal x 24° verticaal
• Minimaal printcontrast: 15%

Dit maakt snel scannen vanuit uiteenlopende werkhoudingen mogelijk.

Datalogic 3GL en Green Spot

Een succesvolle scan wordt duidelijk bevestigd via Datalogic's 3GL – Three Green Lights-technologie.

De scanner beschikt over:

• Datalogic Green Spot: groen bevestigingspunt rechtstreeks op de barcode
• Dual Good Read LED's: visuele bevestiging
• Instelbare pieper: hoorbare scanfeedback
• Vibratie: voelbare scanbevestiging

Vooral in luidruchtige magazijnen en productiehallen is vibratie praktisch wanneer een akoestisch signaal moeilijk hoorbaar is.

Motionix bewegingsdetectie

Datalogic's Motionix-technologie detecteert beweging van de scanner en helpt het apparaat intuïtief op de handelingen van de gebruiker te reageren.

Dit ondersteunt een natuurlijke workflow bij regelmatig pakken, scannen en terugplaatsen van de scanner.

Bluetooth 5.2

Volgens de actuele Datalogic-specificaties gebruikt deze RFID-serie Bluetooth 5.2. Daarmee is de scanner geschikt voor betrouwbare draadloze gegevensoverdracht in professionele omgevingen.

• Bluetooth: versie 5.2 Certified
• Frequentie: 2,4 GHz
• Bluetooth Class: Class 1, Class 2 en Class 3
• Bereik: tot circa 100 meter in open ruimte, gemeten via het basisstation
• Datasnelheid: maximaal circa 3 Mbit/s bruto / 2,1 Mbit/s effectief
• SPP: ondersteund
• HID: ondersteund
• Data-encryptie: ondersteund
• Scanner-authenticatie: ondersteund

Het werkelijke Bluetooth-bereik wordt beïnvloed door muren, metalen rekken, machines, voertuigen en andere radioapparatuur.

3350 mAh verwijderbare lithium-ionaccu

De scanner gebruikt een krachtige 3350 mAh lithium-ionaccu. De accu is verwijderbaar en kan worden vervangen, wat praktisch is in multi-shift omgevingen.

Datalogic specificeert per volledige acculading:

• Barcodescans: tot circa 80.000
• RFID-scans: tot circa 40.000 bij uitsluitend RFID-gebruik

De daadwerkelijke gebruiksduur hangt af van de verhouding tussen barcode- en RFID-scans, Bluetooth-verkeer, RFID-zendvermogen, batterijconditie en gebruiksomstandigheden.

Contactloos inductief opladen

De PowerScan 9600 RFID gebruikt Datalogic's Wireless Charging-technologie. De accu wordt inductief opgeladen wanneer de scanner in de bijbehorende basis wordt geplaatst.

Hierdoor zijn geen traditionele blootliggende laadpinnen of batterijcontacten nodig. Dit vermindert een veelvoorkomende bron van slijtage, vervorming, vuil en corrosie.

Snelle laadprestaties

Met de externe voeding bedraagt de typische laadtijd bij 12 V:

• Tot 95%: circa 2,5 uur
• Tot 100%: circa 3,2 uur

Het typische laadvermogen bedraagt minder dan 15 W.

Multi-Interface Bluetooth laad-/communicatiebasis

De meegeleverde basis verzorgt zowel inductief opladen als Bluetooth-communicatie met de host. Het betreft de Multi-Interface-versie voor USB en RS-232.

Deze specifieke kit gebruikt USB als hostinterface.

Het bredere PowerScan 9600-platform biedt daarnaast afzonderlijke basestations voor Ethernet, PROFINET en EtherNet/IP. Deze netwerkuitvoeringen zijn niet onderdeel van deze kit.

Rechte USB Type-A-kabel van 2 meter

Bij deze uitvoering wordt een rechte USB Type-A-kabel van circa 2 meter geleverd. Deze kabel heeft volgens Datalogic een IP67-classificatie.

Ook de externe voedingsadapter en het Europese netsnoer zijn inbegrepen.

Ultra-robuuste constructie

De PowerScan 9600 RFID is gebouwd voor veeleisende industriële omstandigheden. De uitgebalanceerde behuizing is ontworpen om belasting van hand en pols tijdens langdurige werkzaamheden te beperken.

De scanner is uitgevoerd in zwart en blauw en vervaardigd uit robuuste technische kunststoffen. De exacte polymeersamenstelling wordt door Datalogic niet nader gepubliceerd.

IP65 én IP67

De scanner beschikt over een officiële IP65- en IP67-classificatie. Dit betekent binnen de voorwaarden van de betreffende normeringen dat de scanner:

• stofdicht is;
• bestand is tegen krachtige waterstralen;
• tijdelijke onderdompeling kan doorstaan.

De meegeleverde reguliere Multi-Interface basis moet niet worden verward met de afzonderlijke speciaal afgedichte IP65-basis die Datalogic eveneens voor de PowerScan 9600-serie aanbiedt.

50 vallen vanaf 2,5 meter

Bij 20 °C is de scanner getest op 50 vallen vanaf 2,5 meter.

Bij -20 °C doorstaat de scanner volgens Datalogic 50 vallen vanaf 2 meter. Dit maakt het apparaat geschikt voor locaties waar conventionele barcodescanners onvoldoende robuust zijn.

Trigger getest op 10 miljoen activeringen

De fysieke trekker is ontworpen om circa 10 miljoen activeringen te doorstaan. Daarmee is de scanner afgestemd op intensieve professionele scanprocessen.

Breed temperatuurbereik

• Bedrijfstemperatuur: -20 °C tot 50 °C
• Opslag-/transporttemperatuur: -40 °C tot 70 °C
• Laadtemperatuur: 0 °C tot 40 °C
• Ideale laadtemperatuur: 0 °C tot 35 °C
• Relatieve luchtvochtigheid: 0-95%, niet-condenserend
• Omgevingslicht: 0-100.000 lux

ESD-bescherming

De scanner is bestand tegen elektrostatische luchtontlading tot circa 20 kV, wat extra zekerheid biedt in industriële omgevingen waar statische elektriciteit kan voorkomen.

Toepassingen

• Retail checkout
• Self-checkout
• Retailvoorraadbeheer
• RFID-inventarisatie
• RFID-tagregistratie en -commissioning
• Goederenontvangst
• Orderpicking
• Inbound- en outboundprocessen
• Order fulfilment
• Warehousing
• Voorraadbeheer
• Productie en assemblage
• Work-in-progress registratie
• Producttraceability
• Kwaliteitscontrole
• Transport en logistiek
• Healthcare voorraadbeheer
• Healthcare traceability
• Validatieprocessen

Belangrijkste voordelen

• Hybride data capture: barcode en UHF RFID in één scanner.
• RFID lezen en schrijven: geschikt voor uitgebreide RFID-workflows.
• EU RFID: 865-868 MHz.
• RFID-bereik: tot circa 1 meter.
• Configureerbaar RFID-vermogen: maximaal circa 20 dBm.
• 1D en 2D: brede ondersteuning voor zakelijke barcodes.
• Digimarc: Digital Watermarking ondersteund.
• 1280 x 800 pixels: professionele Standard Range area imager.
• 3 mil 1D: kleine lineaire barcodes leesbaar.
• 6 mil 2D: compacte tweedimensionale codes.
• Bluetooth 5.2: actuele draadloze technologie.
• Tot circa 100 meter: Bluetooth-bereik in open ruimte.
• 3350 mAh: verwijderbare lithium-ionaccu.
• Tot 80.000 barcodescans: per acculading.
• Tot 40.000 RFID-scans: bij uitsluitend RFID-gebruik.
• Inductief laden: geen kwetsbare traditionele laadpinnen.
• Green Spot en vibratie: duidelijke Good Read-feedback.
• IP65/IP67: geschikt voor zware industriële omstandigheden.
• 50 vallen vanaf 2,5 meter: zeer hoge valbestendigheid.
• 10 miljoen triggeractiveringen: ontworpen voor intensief gebruik.
• Complete USB-kit: inclusief basis, USB-kabel en voeding.

Specificaties scanner

• Merk: Datalogic
• Serie: PowerScan 9600 RFID
• Model: PowerScan PBT9600 Standard Range RFID
• Producttype: draadloze industriële barcode- en UHF RFID-scanner
• Uitvoering: Europese Standard Range RFID USB-kit
• Kleur: zwart en blauw
• Barcode scantype: 1D en 2D
• RFID: UHF lezen en schrijven
• Scantechnologie: area imager
• Sensorresolutie: 1280 x 800 pixels
• Optiek: Standard Range
• Digimarc: ondersteund
• Aimer: VLD
• Golflengte aimer: circa 630-680 nm
• Verlichting: witte LED
• Gezichtsveld: circa 38° horizontaal x 24° verticaal
• Minimaal printcontrast: 15%
• Pitch: ±52°
• Skew: ±52°
• Roll: 360°
• Minimale 1D-resolutie: 3 mil
• Minimale 2D-resolutie: 6 mil
• Scanfeedback: Green Spot, Dual Good Read LED's, programmeerbare pieper en vibratie
• Motionix: ondersteund
• Materiaal: robuuste technische kunststofbehuizing; exacte samenstelling niet door Datalogic gespecificeerd

RFID-specificaties

• RFID-technologie: UHF RFID
• Standaard: EPC UHF Class 1 Gen 2 / ISO 18000-6C
• Frequentie Europese uitvoering: 865-868 MHz
• Modulatie: ASK
• Maximaal zendvermogen: 20 dBm, configureerbaar
• Lezen van tags: ja
• Schrijven van tags: ja
• Maximaal lineair bereik: tot circa 1 meter

Afmetingen en gewicht

• Hoogte: circa 19,8 cm
• Lengte/diepte: circa 15,0 cm
• Breedte: circa 7,9 cm
• Gewicht: circa 415 g

Bluetooth

• Bluetooth-versie: Bluetooth 5.2 Certified
• Frequentie: 2,4 GHz
• Class 1: ondersteund
• Class 2: ondersteund
• Class 3: ondersteund
• Bereik: tot circa 100 meter in open ruimte via het basisstation
• Datasnelheid: circa 3 Mbit/s bruto / 2,1 Mbit/s effectief
• SPP: ondersteund
• HID: ondersteund
• Data-encryptie: ondersteund
• Scanner-authenticatie: ondersteund

Accu en laden

• Accutechnologie: lithium-ion
• Accucapaciteit: 3350 mAh
• Accu verwijderbaar: ja
• Accu vervangbaar: ja
• Barcodescans per lading: tot circa 80.000
• RFID-scans per lading: tot circa 40.000 bij uitsluitend RFID-gebruik
• Laadtechnologie: inductief draadloos laden
• Laadtijd tot 95% bij 12 V: circa 2,5 uur
• Laadtijd tot 100% bij 12 V: circa 3,2 uur
• Typisch laadvermogen: minder dan 15 W

USB en communicatiebasis

• Type basis: Bluetooth laad- en communicatiebasis
• Uitvoering: Multi-Interface
• USB: ondersteund
• RS-232: ondersteund
• Inductief opladen: ja
• Hostinterface van deze kit: USB
• USB-aansluiting: USB Type-A
• USB-kabel: recht
• Kabellengte: circa 2 meter
• Beschermingsgraad kabel: IP67
• Ethernet: niet geïntegreerd in de meegeleverde Multi-Interface basis; afzonderlijke Ethernet-basisstations beschikbaar
• IP65-basis: niet de uitvoering die bij deze specifieke kit wordt geleverd; daarvoor bestaat een afzonderlijk afgedicht model

Voeding

• Hostvoeding: 5 V DC ±5% of 10-30 V DC, afhankelijk van configuratie
• Externe voedingsingang: 10-30 V DC ±5%
• Maximale bedrijfsstroom scanner: circa 1400 mA bij 3,7 V
• Typisch verbruik basis zonder laadbelasting: circa 150 mA bij 5 V
• Externe voedingsadapter: inbegrepen
• Europees netsnoer: inbegrepen

Robuustheid en omgeving

• Beschermingsgraad scanner: IP65 en IP67
• Valtest bij 20 °C: 50 vallen vanaf 2,5 meter
• Valtest bij -20 °C: 50 vallen vanaf 2,0 meter
• Triggerduurzaamheid: circa 10 miljoen activeringen
• ESD-luchtontlading: 20 kV
• Bedrijfstemperatuur: -20 °C tot 50 °C
• Opslag-/transporttemperatuur: -40 °C tot 70 °C
• Laadtemperatuur: 0 °C tot 40 °C
• Ideale laadtemperatuur: 0 °C tot 35 °C
• Relatieve luchtvochtigheid: 0-95%, niet-condenserend
• Omgevingslicht: 0-100.000 lux

Normeringen en milieu

• RFID: EPC UHF Class 1 Gen 2 / ISO 18000-6C
• EU RoHS: conform
• REACH: conform
• Laserclassificatie: CDRH Class II
• Laserclassificatie IEC: IEC 60825 Class 2
• LED-classificatie: IEC 62471 Exempt
• Bluetooth: Bluetooth 5.2 Certified
• Veiligheids- en wettelijke goedkeuringen: voldoet volgens Datalogic aan de toepasselijke eisen voor het beoogde gebruik

Software en beheer

• Datalogic Aladdin: gratis configuratiesoftware
• OPOS: utilities beschikbaar
• JavaPOS: utilities beschikbaar
• Barcodeconfiguratie: uitgebreide programmeermogelijkheden
• RFID-configuratie: instellingen zoals RFID-vermogen kunnen op de toepassing worden afgestemd

Verpakking en levering

• Verpakking: per complete Europese USB-kit
• Datalogic PowerScan PBT9600 Standard Range RFID-scanner: inbegrepen
• 3350 mAh verwijderbare lithium-ionaccu: inbegrepen
• Bluetooth Multi-Interface laad-/communicatiebasis: inbegrepen
• Rechte USB Type-A-kabel: inbegrepen
• Kabellengte: circa 2 meter
• Beschermingsgraad USB-kabel: IP67
• Externe voedingsadapter: inbegrepen
• Europees netsnoer: inbegrepen
• Reserveaccu: niet inbegrepen
• IP65-laadbasis: niet inbegrepen
• Ethernet-laadbasis: niet inbegrepen
• Display: niet aanwezig op deze Standard Range-uitvoering
• Toetsenbord: niet aanwezig op deze Standard Range-uitvoering
• Fabrieksgarantie: 3 jaar

Complete hybride RFID- en barcodescanner voor professionele traceability

De Datalogic PowerScan PBT9600 Standard Range RFID combineert drie belangrijke technologieën in één ultra-robuust apparaat: 1D/2D area imaging, Digimarc en Europese UHF RFID. Hierdoor kunt u traditionele labels en moderne RFID-tags binnen dezelfde workflow verwerken, zonder medewerkers met meerdere afzonderlijke scanners uit te rusten.

Met Bluetooth 5.2, RFID read/write tot circa 1 meter, een verwisselbare 3350 mAh accu, tot 80.000 barcodescans of 40.000 RFID-scans per lading, inductief opladen, IP65/IP67 en 50 vallen vanaf 2,5 meter is deze PowerScan ontwikkeld voor langdurige inzet in veeleisende omgevingen. Dankzij de meegeleverde Bluetooth-basis, 2 meter IP67 USB-kabel, voeding en Europees netsnoer beschikt u over een complete USB-oplossing voor hybride barcode- en RFID-registratie.
