Digitus CAT 6A U-UTP installatiekabel 500MHz Dca AWG 23/1 305m Haspel Sx Blauw

DIGITUS Category 6A U-UTP installatiekabels zijn ontwikkeld en getest volgens de specificaties ISO/IEC 11801, TIA/586-C.2 en EN 50173 Category 6A. Elke kabel bestaat uit 8 kleurgecodeerde AWG 23 polyethyleen geïsoleerde geleiders. De geleiders zijn in 4 paren getwist met verschillende leglengtes. Op de buitenjas staan ​​details zoals de merknaam en het artikelnummer. De kabel is verpakt in een kartonnen uittrekdoos, wat de installatie vereenvoudigt.

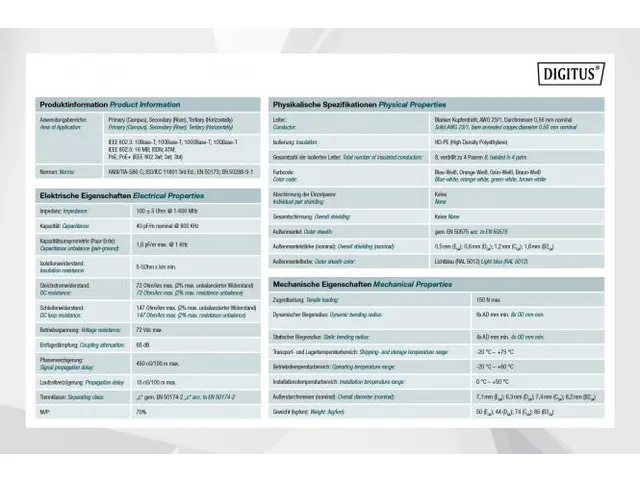

• Fysieke eigenschappen:
• Geleider: Blanke koperdraad, AWG 23/1
• Systeem(en) voor beoordeling en verificatie van de bestendigheid van de prestaties: Systeem 3
• Isolatie: HD-PE (Hoge Dichtheid Polyethyleen)
• Totaal aantal geïsoleerde geleiders: 8, getwist in 4 paren
• Kleurcode: Blauw-Wit, Oranje-Wit, Groen-Wit, Bruin-Wit
• Afscherming van enkele paren: Geen
• Totale afscherming: Geen

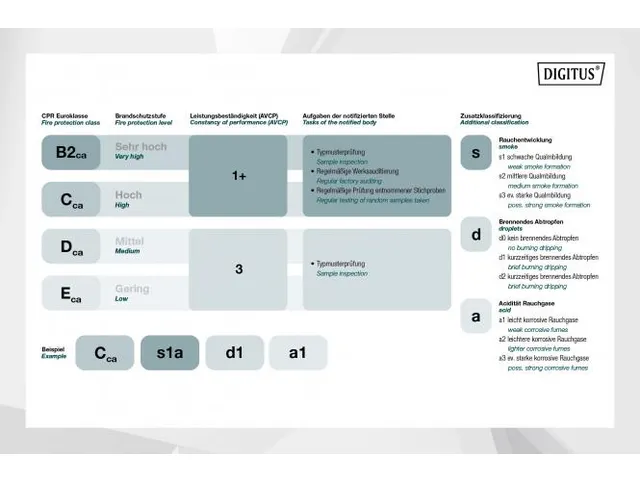

• Buitenmantel: Eca tot B2ca volgens EN 50575; LSZH
• Buitenmanteldikte (nominaal): 0,5 mm (Eca); 0,6 mm (Dca); 1,2 mm (Cca); 1,4mm (B2ca)
• Kleur buitenmantel: lichtblauw (RAL 5012)
• Mechanische eigenschappen:
• Trekontlasting: max. 150N.
• Dynamische buigradius: 8x OD mm min.
• Statische buigradius: 4x OD mm min.
• Transport- en opslagtemperatuurbereik: -20 °C tot +60 °C
• Bedrijfstemperatuurbereik: -20 °C tot +75 °C
• Installatietemperatuurbereik: 0 °C tot +50 °C
• Simplex buitendiameter (nominaal): 7,1 mm (Eca); 7,3 mm (Dca); 7,4 mm (Cca); 7,6mm (B2ca)
• Gewicht (kg/km): 53 kg (Eca); 54 kg (Dca); 55 kg (ongeveer); 56kg (B2ca)

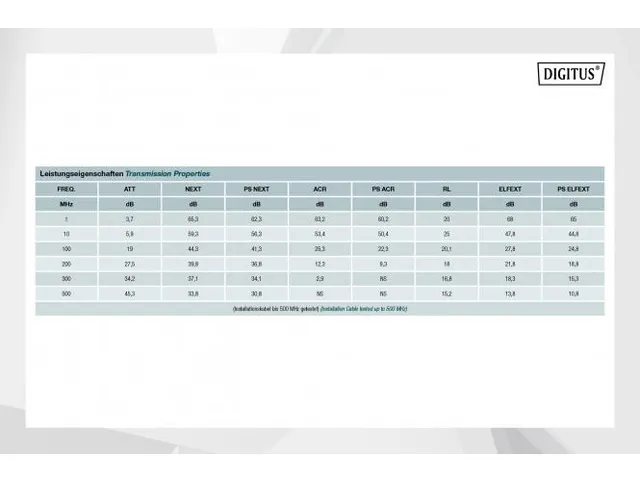

• Elektrische eigenschappen:
• Impedantie: 100±5Ohm @ 1 - 600MHz
• Capaciteit: 40 pF/m nominaal @ 1 KHz
• Capaciteitsonevenwicht (paar-aarde): 1,6 pF/m max. @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min. Technische eigenschap 27Lusweerstand: 147 Ohm/km max. (2% max)
• Lusweerstand: 147 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Bedrijfsspanning: max. 72 Vdc.
• Koppelingsdemping: CA-Type 2
• Fasevertraging: 450 nS/100 m max.
• Voortplantingsvertraging: 10 nS/100 m max.
• Scheidingsklasse: “c” volgens EN 50174-2
• NVP: 70%

• Categorie: CAT 6A
• Afscherming: U-UTP, onafgeschermd
• Bouwproductenverordening: Dca

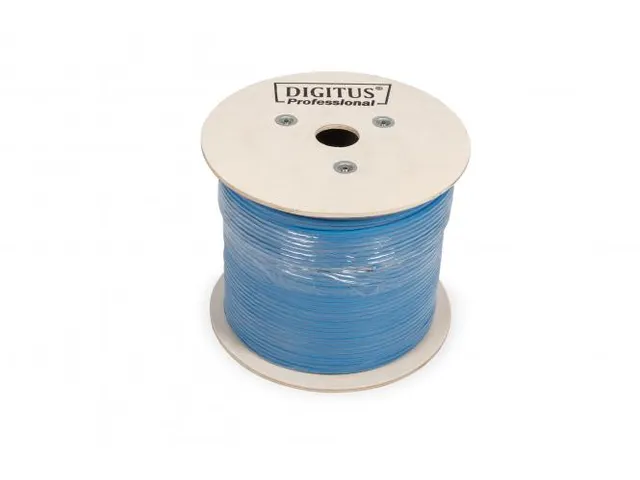

• Lengte: 305 m
• Kleur: lichtblauw

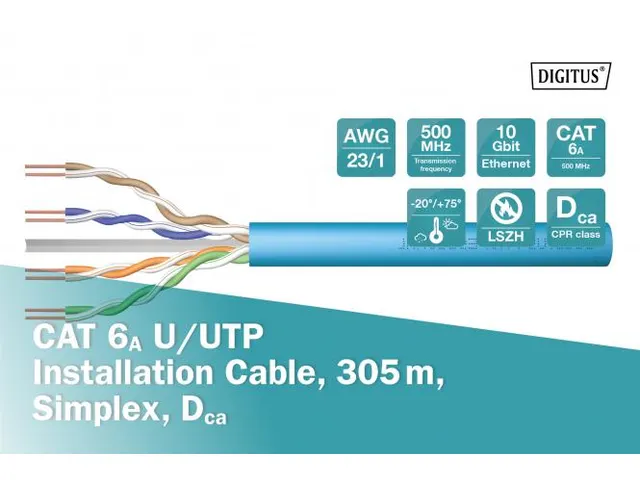

• Kabelconstructie: 4 x 2 AWG 23/1, massief getwist paar
• Jas: LSOH
