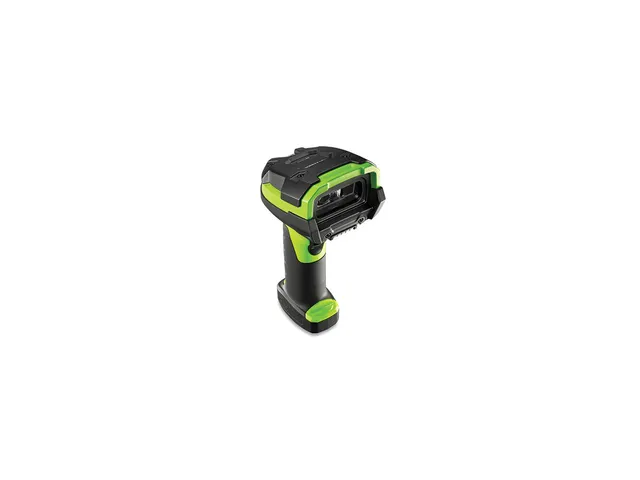

Zebra LI3608-SR 1D Barcode scanner

Zebra LI3608-SR Ultra-Rugged 1D barcodescanner – Standard Range – Industrial Green

De Zebra LI3608-SR is een extreem robuuste bedrade 1D-barcodescanner voor magazijnen, distributiecentra, productiebedrijven en andere veeleisende industriële werkomgevingen. Deze Standard Range-uitvoering combineert snelle linear imaging-technologie met een uitzonderlijk sterke behuizing die bestand is tegen stof, water, vallen en intensief dagelijks gebruik.

Met een scansnelheid van maximaal 547 scans per seconde verwerkt de LI3608-SR lineaire barcodes snel en nauwkeurig. De scanner leest niet alleen goed afgedrukte labels, maar is tevens ontwikkeld voor vuile, beschadigde, slecht afgedrukte en moeilijk leesbare 1D-barcodes. Ook ondersteunde 1D-codes vanaf elektronische beeldschermen kunnen worden gescand.

Ultra-Rugged voor zware omstandigheden

De LI3608-SR behoort tot Zebra's 3600 Ultra-Rugged-serie en is ontworpen voor werkplekken waar een conventionele barcodescanner onvoldoende bescherming biedt. De scanner beschikt over zowel een IP65- als IP68-classificatie en biedt daardoor een zeer hoge bescherming tegen stof en water.

Bij kamertemperatuur is de LI3608 ontworpen om meerdere vallen vanaf maar liefst 3 meter op beton te doorstaan. Binnen het volledige bedrijfstemperatuurbereik van -30 °C tot 50 °C is de bedrade uitvoering bestand tegen meerdere vallen vanaf 2,4 meter. Daarnaast is het ontwerp getest op 7.500 tumbles vanaf 1 meter.

Snelle 1D linear imaging-technologie

De Zebra LI3608-SR gebruikt een 1D linear imager met een sensor van 1.500 pixels. De scanner verwerkt tot 547 scans per seconde, waardoor grote aantallen artikelen, dozen en labels snel achter elkaar kunnen worden geregistreerd.

De scanner ondersteunt onder andere Code 39, Code 128, Code 93, Codabar, Code 11, MSI Plessey, UPC/EAN, Interleaved 2 of 5, Korean 3 of 5, GS1 DataBar en Base 32 voor farmaceutische toepassingen.

Standard Range met ruim leesbereik

De Standard Range-optiek is ontwikkeld voor dagelijkse scanwerkzaamheden vanaf korte tot middelgrote afstand. Het daadwerkelijke leesbereik is afhankelijk van de resolutie, grootte, afdrukkwaliteit en het contrast van de barcode.

Een standaard 13 mil UPC-code kan onder geschikte omstandigheden vanaf circa 2,5 cm tot ongeveer 78,7 cm worden gelezen. Een grotere 20 mil Code 39 kan zelfs tot circa 106,7 cm worden verwerkt.

Ook moeilijk leesbare barcodes

In magazijnen en productieomgevingen raken etiketten gemakkelijk beschadigd, vuil of gekreukt. De LI3608-SR is juist voor deze omstandigheden ontwikkeld en biedt sterke prestaties bij barcodes die niet meer in perfecte staat verkeren.

Met een minimaal printcontrast van slechts 15% kan de scanner ook codes verwerken waarbij het verschil tussen lichte en donkere delen relatief klein is.

Scannen vanaf elektronische schermen

De linear imaging-technologie maakt het mogelijk om ondersteunde 1D-barcodes niet alleen vanaf papieren etiketten, maar ook vanaf computerschermen, tablets en andere elektronische displays te lezen. Dit vergroot de inzetbaarheid ten opzichte van traditionele toepassingen waarbij uitsluitend papieren labels worden gebruikt.

Duidelijke feedback met vibratiemotor

Deze specifieke uitvoering beschikt over een ingebouwde vibratiemotor. Daarnaast biedt de scanner LED-indicatie, een luid geluidssignaal en Zebra's Direct Decode Indicator.

Deze verschillende feedbackmogelijkheden zijn vooral praktisch in lawaaierige magazijnen of productiehallen, waar een gewone pieptoon moeilijk hoorbaar kan zijn. De gebruiker kan dan ook via trilling of visuele feedback controleren of een barcode succesvol is geregistreerd.

Flexibele Multi-Interface

De bedrade LI3608-SR ondersteunt USB, RS-232 en Keyboard Wedge. Daardoor kunt u de scanner met een geschikte Zebra-interfacekabel aansluiten op uiteenlopende computers, industriële terminals en werkstations.

Via Zebra Network Connect kan de 3600-serie daarnaast worden geïntegreerd met industriële Ethernet-netwerken, waaronder EtherNet/IP, PROFINET, Modbus TCP en standaard TCP/IP, afhankelijk van de gebruikte infrastructuur en accessoires.

Deze specifieke uitvoering wordt echter als losse scanner zonder interfacekabel geleverd. U kiest dus zelf de kabel die aansluit op uw hostsysteem.

Geschikt voor koude omgevingen

De bedrade LI3608 kan functioneren bij temperaturen van -30 °C tot 50 °C. Daardoor is de scanner ook geschikt voor koude magazijn- en logistieke omgevingen. Bij regelmatig gebruik in en rond vriesruimtes adviseert Zebra een daarvoor geschikte verwarmde scannerhouder om condensvorming op het scanvenster te beperken.

Voordelen

• Ultra-Rugged ontwerp: ontwikkeld voor magazijnen, logistiek en industriële productie.
• 1D linear imager: betrouwbare verwerking van lineaire barcodes.
• 547 scans per seconde: zeer snelle barcodeverwerking.
• Standard Range: praktisch bereik voor dagelijkse magazijn- en productiescans.
• Leesbereik tot circa 106,7 cm: bij daarvoor geschikte grote 1D-barcodes.
• Leest beschadigde labels: geschikt voor vuile, slecht afgedrukte en beschadigde barcodes.
• Scant vanaf displays: ondersteunt 1D-codes op elektronische schermen.
• Vibratiemotor: voelbare scanbevestiging in lawaaierige omgevingen.
• Direct Decode Indicator: duidelijke visuele scanfeedback.
• USB, RS-232 en Keyboard Wedge: flexibel aan te sluiten met een geschikte kabel.
• IP65 en IP68: zeer hoge bescherming tegen stof en water.
• Tot 3 meter valbestendig: gebouwd voor bijzonder zware omstandigheden.
• 7.500 tumbles: uitzonderlijk robuuste constructie.
• Werkt tot -30 °C: geschikt voor koude industriële omgevingen.
• 3 jaar fabrieksgarantie: volgens de garantievoorwaarden van Zebra.

Toepassingen

• Magazijnen en distributiecentra
• Goederenontvangst
• Verzending en expeditie
• Orderpicking en packing
• Voorraadbeheer en inventarisatie
• Productie en assemblage
• Work-in-progress registratie
• Track-and-trace
• Industriële werkstations
• Koude opslagomgevingen
• Productlabels en logistieke etiketten
• Werkplekken met stof, vocht en intensieve mechanische belasting

Scan- en leesspecificaties

• Merk: Zebra
• Serie: 3600 Ultra-Rugged Series
• Model: LI3608-SR
• Producttype: industriële bedrade handheld barcodescanner
• Uitvoering: scanner only
• Scanbereik: Standard Range
• Scantechnologie: 1D linear imager
• Beeldsensor: 1.500 pixels
• Scansnelheid: maximaal 547 scans per seconde
• Horizontale scanhoek: circa 35°
• Verlichting: amberkleurige LED-verlichting
• Golflengte verlichting: circa 617 nm
• Richtpatroon: heldere lineaire richtlijn
• Barcodeondersteuning: 1D
• Minimaal printcontrast: 15% reflectieverschil
• Skew: ±65°
• Pitch: ±65°
• Roll: ±45°
• Scannen vanaf elektronische displays: ja
• QR Code: niet ondersteund
• Data Matrix: niet ondersteund

Ondersteunde 1D-barcodes

• Code 39
• Code 128
• Code 93
• Codabar / NW7
• Code 11
• MSI Plessey
• UPC / EAN
• Interleaved 2 of 5
• Korean 3 of 5
• GS1 DataBar
• Base 32 / Italian Pharma

Typische leesafstanden

• Code 39 4 mil: circa 10,2 tot 25,4 cm
• Code 39 7,5 mil: circa 3,8 tot 48,3 cm
• UPC 13 mil: circa 2,5 tot 78,7 cm
• Code 39 20 mil: circa 2,5 tot 106,7 cm

Aansluitingen en voeding

• Connectiviteit: bedraad
• Ondersteunde hostinterfaces: USB, RS-232 en Keyboard Wedge
• Industrial Ethernet: mogelijk via Zebra Network Connect
• Ondersteunde industriële protocollen: EtherNet/IP, PROFINET, Modbus TCP en standaard TCP/IP via geschikte oplossing
• Hostvoeding: 4,5 tot 5,5 V DC
• Externe voedingsmogelijkheid: 11,4 tot 12,6 V DC bij geschikte configuratie
• Typisch stroomverbruik tijdens gebruik: circa 170 mA RMS bij 5 V
• Typisch stroomverbruik stand-by: circa 40 mA RMS bij 5 V
• Bluetooth: nee
• Wi-Fi: nee
• Accu: niet van toepassing; dit is de bedrade LI3608
• Interfacekabel: niet inbegrepen

Gebruikersfeedback

• Direct Decode Indicator: ja
• Status-LED's: ja
• Akoestische feedback: ja
• Vibratiemotor: ja

Afmetingen, kleur en constructie

• Kleur: Industrial Green met zwarte accenten
• Hoogte: circa 18,5 cm
• Breedte: circa 7,6 cm
• Diepte: circa 13,2 cm
• Gewicht zonder kabel: circa 287 gram
• Materiaal behuizing: exacte kunststofsamenstelling wordt niet afzonderlijk door Zebra gespecificeerd
• Constructie: Ultra-Rugged industriële behuizing

Omgevingsspecificaties

• Beschermingsklasse: IP65 en IP68
• Valbestendigheid bij kamertemperatuur: meerdere vallen vanaf 3 meter op beton
• Valbestendigheid over volledig bedrijfstemperatuurbereik: meerdere vallen vanaf 2,4 meter op beton
• Tumble-test: 7.500 tumbles vanaf 1 meter
• ESD luchtontlading: ±25 kV
• ESD directe ontlading: ±10 kV
• ESD indirecte ontlading: ±10 kV
• Omgevingslicht: 0 tot circa 108.000 lux
• Bedrijfstemperatuur: -30 °C tot 50 °C
• Opslagtemperatuur: -40 °C tot 70 °C
• Relatieve luchtvochtigheid: 5% tot 95%, niet-condenserend

Software en beheer

• Zebra 123Scan: ondersteund voor configuratie en firmwarebeheer
• Zebra Scanner SDK: ondersteund
• Scanner Management Service: ondersteund voor centraal beheer
• Zebra Network Connect: ondersteund voor geschikte industriële Ethernet-toepassingen
• Zebra DNA for Scanners: ondersteund

Normeringen en conformiteit

• Beschermingsklasse: IP65 en IP68 volgens toepasselijke IEC-specificaties
• ESD: getest volgens EN 61000-4-2
• RoHS: conform toepasselijke milieueisen
• LED-veiligheid: IEC 62471 / EN 62471
• EMC: onder andere EN 55022 Class B, EN 55024 en EN 61000-6-2
• Elektrische veiligheid: voldoet aan de voor de productserie toepasselijke internationale veiligheidseisen
• Fabrieksgarantie: 3 jaar volgens de garantievoorwaarden van Zebra

In de verpakking

• Zebra LI3608-SR Ultra-Rugged Standard Range 1D Linear Imager in Industrial Green

Niet inbegrepen

• USB-interfacekabel
• RS-232-interfacekabel
• Keyboard Wedge-kabel
• Voedingsadapter
• Scannerhouder of standaard

Let op: deze specifieke uitvoering betreft uitsluitend de bedrade LI3608-SR Standard Range scanner met vibratiemotor. Een interfacekabel wordt niet meegeleverd en dient passend bij uw hostsysteem afzonderlijk te worden besteld. De accu-, Bluetooth- en scans-per-lading-specificaties van de draadloze LI3678 zijn niet van toepassing op deze LI3608. De scanner ondersteunt uitsluitend 1D-barcodes en leest geen reguliere QR Code- of Data Matrix-symbolen.

De Zebra LI3608-SR Ultra-Rugged is een uitstekende keuze voor organisaties die onder zware omstandigheden afhankelijk zijn van snelle en betrouwbare 1D-barcodeverwerking. Met 547 scans per seconde, een leesbereik tot ruim één meter, IP65/IP68-bescherming, valbestendigheid tot 3 meter, 7.500 tumble-tests, vibratiefeedback en inzetbaarheid tot -30 °C is deze industriële scanner gebouwd voor intensief dagelijks gebruik in magazijnen, logistiek en productie.
