Shining 3D EinScan Trak Draadloze 3D-scanner

Draadloze 3D-scanner met markerloze tracking en afneembare handheld-modus

De SHINING 3D EinScan Trak is een professioneel draadloos 3D-scansysteem dat markerloze tracking combineert met een afneembare handheld-scanner. Hierdoor kunt u zowel grote objecten als kleinere details efficiënt digitaliseren binnen één workflow. Het systeem is ontwikkeld voor onder andere reverse engineering, automotive toepassingen, cultureel erfgoed en het vastleggen van grote objecten.

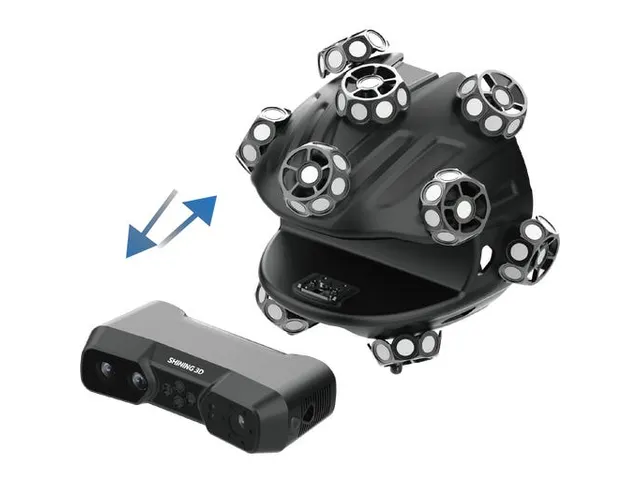

De EinScan Trak werkt in twee modi. In de trackingmodus volgt de tracker de scanner in realtime binnen een trackingvolume tot 15 m³, zonder dat u vooraf markers op het object hoeft aan te brengen. Voor kleinere onderdelen, moeilijk bereikbare plaatsen of lokale detailopnames koppelt u de scanner los en gebruikt u deze als zelfstandige handheld-scanner. Beide modi kunnen binnen hetzelfde project worden gecombineerd, inclusief het samenvoegen van verschillende resoluties.

Voor uiteenlopende scanopdrachten beschikt de scanner over drie lasermodi: 19 + 19 gekruiste laserlijnen voor het snel vastleggen van grotere oppervlakken, 7 parallelle laserlijnen voor scherpe randen en fijne contouren en één enkele laserlijn voor diepe details. De scanner bereikt een scansnelheid tot 2.630.000 punten per seconde en een resolutie vanaf 0,05 mm.

Dankzij de ingebouwde Wi-Fi 6-module kan het systeem draadloos worden gebruikt. De 5 MP textuurcamera legt naast geometrie ook kleurinformatie vast. Daarmee is de EinScan Trak niet alleen geschikt voor technische toepassingen, maar ook voor projecten waarbij de oorspronkelijke kleurweergave van een object moet worden gedocumenteerd.

Voordelen

• Twee werkmodi: trackingmodus en zelfstandige handheld-modus in één systeem.
• Markerloze tracking: grote oppervlakken scannen zonder vooraf markers op het object te plaatsen.
• Draadloos werken: geïntegreerde Wi-Fi 6 voor meer bewegingsvrijheid.
• Groot trackingvolume: tot 15 m³.
• Hoge scansnelheid: tot 2.630.000 punten per seconde.
• Drie lasermodi: voor grote oppervlakken, fijne contouren en diepe details.
• Hoge detailweergave: resolutie instelbaar van 0,05 tot 10 mm.
• Kleurregistratie: geïntegreerde 5 MP textuurcamera.
• Lange accuduur: tot 5,5 uur in trackingmodus en tot 3,5 uur in handheld-modus.

Toepassingen

• Reverse engineering.

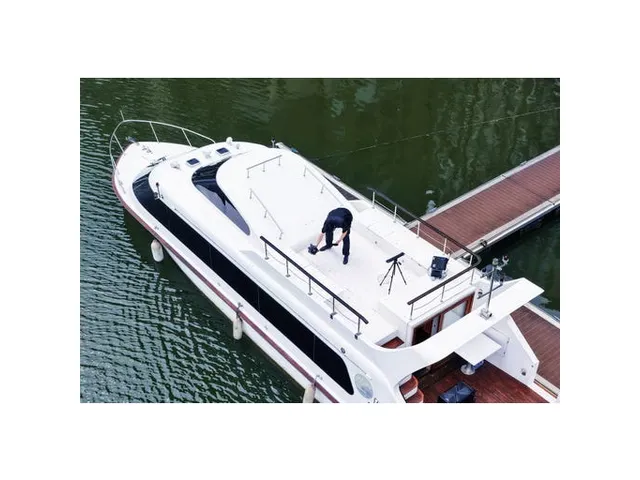

• Digitaliseren van grote objecten.
• Automotive en voertuigmodificatie.

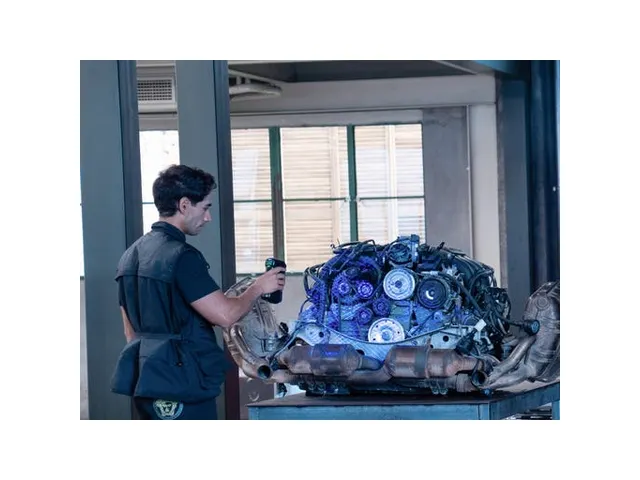

• Vastleggen van carrosserie- en mechanische onderdelen.
• Cultureel erfgoed en monumentenzorg.
• Gedetailleerde 3D-opnames van moeilijk bereikbare onderdelen.

Technische specificaties

• Merk: SHINING 3D
• Model: EinScan Trak
• Productnummer: S1312512010
• Producttype: Draadloos 3D-scansysteem
• Scanmodus: Laser
• Werkmodi: Trackingmodus en handheld-modus
• Lichtbron: 19 + 19 gekruiste laserlijnen, 7 parallelle laserlijnen en 1 enkele laserlijn
• Volumetrische nauwkeurigheid: Tot 0,1 mm
• Resolutie: 0,05 - 10 mm
• Scansnelheid: Tot 2.630.000 punten/s
• Werkafstand trackingmodus: 800 - 4.000 mm
• Werkafstand handheld-modus: 100 - 500 mm
• Maximaal gezichtsveld trackingmodus: 4796 x 4174 mm bij 4000 mm
• Maximaal gezichtsveld handheld-modus: 547 x 463 mm bij 500 mm
• Trackingvolume: Tot 15 m³
• Uitlijning trackingmodus: Tracking / globale markers
• Uitlijning handheld-modus: Markers / globale markers / feature
• Trackercamera's: 2 x 5 MP
• Dieptecamera's: 2 x 2 MP
• Textuurcamera: 1 x 5 MP
• Accuduur trackingmodus: Tot 5,5 uur
• Accuduur handheld-modus: Tot 3,5 uur
• Aansluitingen tracker: 2 x USB-C
• Aansluiting handheld-scanner: 1 x USB-C
• Uitvoerformaten: STL, OBJ, PLY, 3MF en ASC
• Laserklasse: Klasse 2
• Bedrijfstemperatuur: -10 °C tot 40 °C
• Ingangsspanning: 20 V
• Nominaal vermogen: 100 W
• Bedrijfsvochtigheid: 10% - 90% RH, niet-condenserend

Afmetingen en gewicht

• Afmetingen tracker: 462 x 68 x 54 mm
• Gewicht tracker: 1,02 kg zonder accu

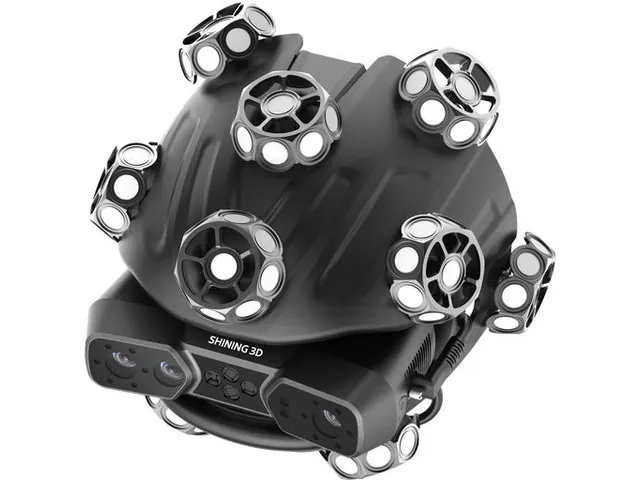

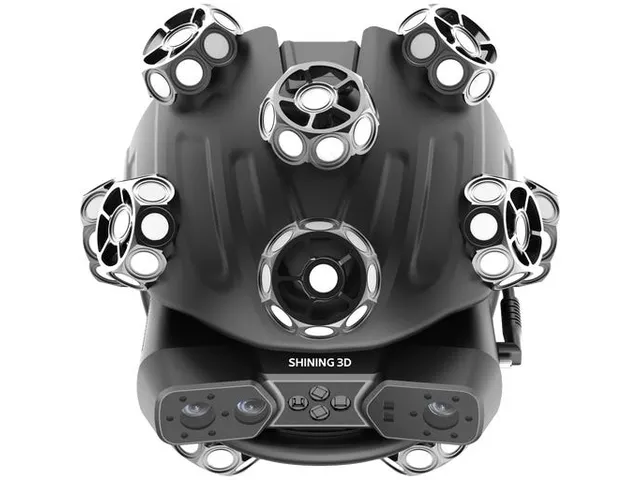

• Afmetingen scanner in trackingconfiguratie: 244 x 186 x 238 mm
• Gewicht scanner in trackingconfiguratie: 1,46 kg zonder accu
• Afmetingen handheld-scanner: 199 x 193 x 172 mm
• Gewicht handheld-scanner: 0,43 kg zonder accu

Accu

• Type: Oplaadbare lithium-ionaccu
• Nominale spanning: 3,6 V
• Capaciteit: 5400 mAh
• Levensduur: Meer dan 400 laadcycli

Minimale pc-vereisten

• Besturingssysteem: Windows 10/11, 64-bit
• Processor: Intel Core i7-13650HX of AMD Ryzen 7 7735H of beter
• Grafische kaart: NVIDIA GeForce RTX 3060 of beter
• Videogeheugen: Minimaal 6 GB VRAM
• Werkgeheugen: Minimaal 32 GB DDR5 dual-channel
• Aansluitingen: USB 3.0 en LAN
